PA12-CF im industriellen 3D-Druck: Hochfester Leichtbau für Drohnen, Robotik und Motorsport in Berlin

Die Anforderungen an moderne Fertigungstechnologien in Deutschland haben sich grundlegend gewandelt. Unternehmen im industriellen Sektor stehen unter dem ständigen Druck, Entwicklungszyklen drastisch zu verkürzen, Prototypen schneller zur Serienreife zu führen und gleichzeitig Produktionskosten nachhaltig zu senken. In diesem anspruchsvollen Umfeld hat sich der professionelle PA12-CF (Carbonfaser-Nylon) 3D-Druck bei der 3D Bäckerei Berlin als unverzichtbare Schlüsseltechnologie etabliert. Ob hochfeste Funktionsbauteile für die Robotik, leichte Drohnenrahmen für die Luftfahrt oder maßgeschneiderte Gehäuse: Additive Fertigungsverfahren erschließen neue geometrische Freiheiten, die mit konventionellen Zerspanungs- oder Spritzgussmethoden wirtschaftlich nicht realisierbar wären.

In unserem industriellen 3D-Druckzentrum in Berlin Reinickendorf sowie für Kunden in Berlin Mitte, Pankow und Charlottenburg realisieren wir täglich anspruchsvolle B2B-Projekte. In diesem umfassenden Leitfaden beleuchten wir die werkstofftechnischen Eigenschaften von PA12-CF (Carbonfaser-Nylon), die wirtschaftlichen Potenziale von Rapid Prototyping und Kleinserien sowie praxiserprobte Konstruktionsrichtlinien für Ingenieure und Produktentwickler.

1. Werkstoffprofil & Materialwissenschaftliche Grundlagen

Die Wahl des optimalen Kunststoffs ist das Fundament jedes erfolgreichen Engineering-Projekts. Bei PA12-CF (Carbonfaser-Nylon) handelt es sich um einen technischen Werkstoff, der speziell für anspruchsvolle Einsatzbedingungen entwickelt wurde. Durch die gezielte Abstimmung der molekularen Polymerketten und gegebenenfalls die Zugabe von Verstärkungsfasern erreicht das Material eine bemerkenswerte Balance aus hoher Zugfestigkeit, Formstabilität unter Wärmeeinfluss und geringer Dichte.

Im Gegensatz zu Standard-Kunststoffen wie regulärem PLA zeichnet sich PA12-CF (Carbonfaser-Nylon) durch eine signifikant höhere Zähigkeit und Chemikalienbeständigkeit aus. Führende Werkstoffprüfungen nach internationalen Normen der International Organization for Standardization (ISO) belegen, dass additiv gefertigte Prüfkörper bei optimierter Druckpfad-Ausrichtung bis zu 85–90 % der Festigkeitswerte spritzgegossener Vergleichsmuster erreichen können.

Molekulare Struktur und Schichthaftung (Inter-Layer Bonding)

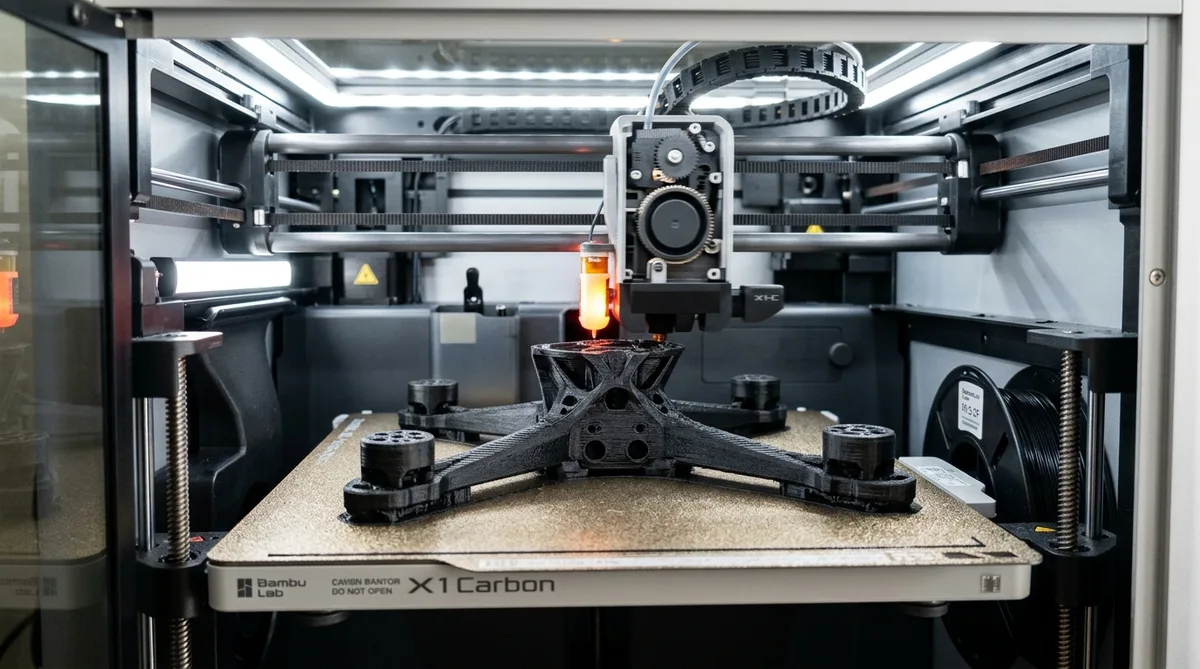

Ein kritischer Faktor beim Schmelzschichtverfahren (FDM / FFF) ist die Bindung zwischen den einzelnen Druckschichten. In unseren modernen Drucksystemen von Bambu Lab (X1-Carbon & P1S) arbeiten wir mit geschlossenen, aktiv temperierten Bauräumen und mikroprozessorgesteuerter Düsenextrusion. Dadurch wird eine isotherme Kristallisation gefördert, die Delaminationsrisiken eliminiert und nahezu isotrope Festigkeitseigenschaften gewährleistet.

2. Mechanische Spezifikationen & Leistungsvergleich

Um Konstrukteuren und Berechnungsingenieuren verlässliche Kennwerte für FEM-Simulationen an die Hand zu geben, fasst die nachfolgende Tabelle die wesentlichen physikalischen und thermischen Parameter zusammen:

3. Industrielle Anwendungsfelder in Berlin & Deutschland

Die Vielseitigkeit von PA12-CF (Carbonfaser-Nylon) spiegelt sich in unserem breiten Kundenspektrum wider. Zu den typischen Einsatzgebieten gehören:

• Robotik & Automation (End-of-Arm Tooling): Massereduktion bei Greiferbacken und Vakuumsaugern erlaubt schnellere Roboterzyklen, kleinere Servoantriebe und geringeren Energieverbrauch.

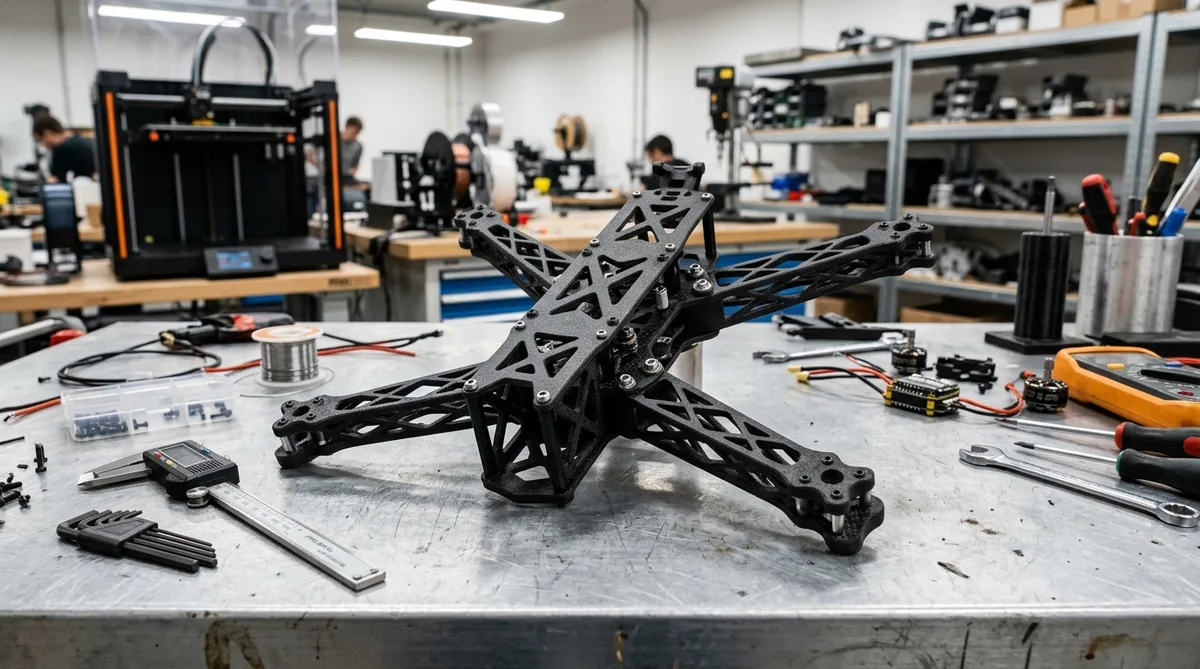

• Drohnen & Unmanned Aerial Vehicles (UAV): Strukturrahmen, Ausleger und Gimbal-Halterungen profitieren von der extremen Biegesteifigkeit bei minimalem Eigengewicht.
• Vorrichtungsbau & Betriebsmittel (Jigs & Fixtures): Schweißlehren, Montageschablonen und Prüfvorrichtungen werden innerhalb von 24 Stunden einsatzbereit gefertigt.
• Funktionsgehäuse & Sensorabdeckungen: Schutz empfindlicher Platinen und optischer Sensoren im rauen Industrieeinsatz oder Außenbereich.
• Ersatzteil-Nachfertigung & Obsoleszenz-Management: Schneller Nachdruck von nicht mehr lieferbaren Bauteilen für Werkzeugmaschinen und Oldtimer.

4. Design for Additive Manufacturing (DfAM) Richtlinien

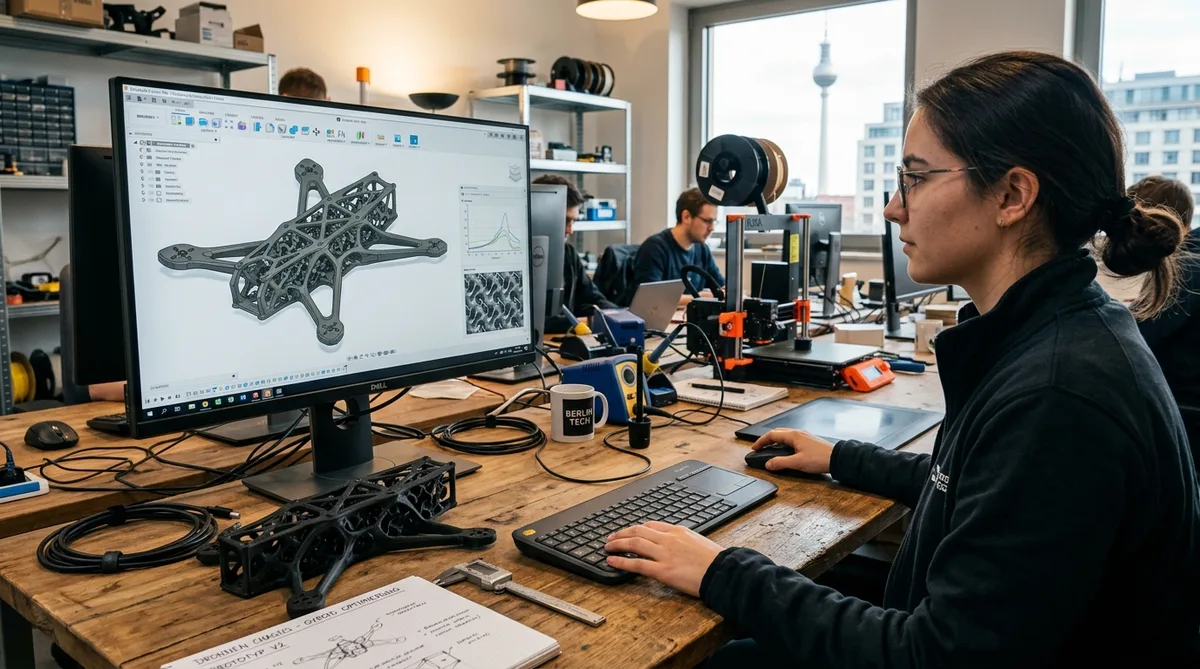

Um das volle Potenzial der additiven Fertigung auszuschöpfen, sollten Entwickler bereits in der CAD-Konstruktionsphase spezifische 3D-Druck-Regeln berücksichtigen:

1. Optimierung der Kraftfluss- und Schichtorientierung

Aufgrund der anisotropen Eigenschaften von FDM-Bauteilen ist die Festigkeit in Z-Richtung (senkrecht zu den Schichten) bauartbedingt geringer als in der XY-Ebene. Platzieren Sie hochbelastete Zug- und Biegeachsen stets parallel zur Druckbett-Ebene.

2. Wandstärken und Radien

Für industrielle Funktionsbauteile empfehlen wir minimale Wandstärken von 1,6 bis 2,4 mm (entspricht 4–6 Perimetern bei einer 0,4-mm-Düse). Scharfe 90°-Innenkanten sollten durch Verrundungsradien von mindestens R = 1,5 mm ersetzt werden, um Spannungsspitzen (Kerbwirkung) zu eliminieren.

3. Intelligente Infill-Geometrien (Gyroid & Honeycomb)

Statt massiver 100-%-Füllung liefert ein Gyroid- oder 3D-Waben-Infill von 30–45 % eine nahezu identische Biegesteifigkeit bei 50 % weniger Materialeinsatz und deutlich verkürzter Druckzeit.

5. Wirtschaftlichkeitsanalyse: 3D-Druck vs. Konventionelle Fertigung

Bei Losgrößen von 1 bis 500 Stück ist die additive Fertigung konventionellen Verfahren wie CNC-Fräsen oder Kunststoffspritzguss wirtschaftlich deutlich überlegen. Es entfallen teure Werkzeugrüstkosten (Mold Tooling) und wochenlange Vorlaufzeiten.

Testen Sie Ihre eigenen CAD-Modelle direkt online: Mit unserem 3D-Druck Online-Kostenrechner erhalten Sie in Echtzeit eine transparente Preisübersicht für Ihr Bauteil.

6. Nachbearbeitung, Veredelung & Gewindeeinsätze

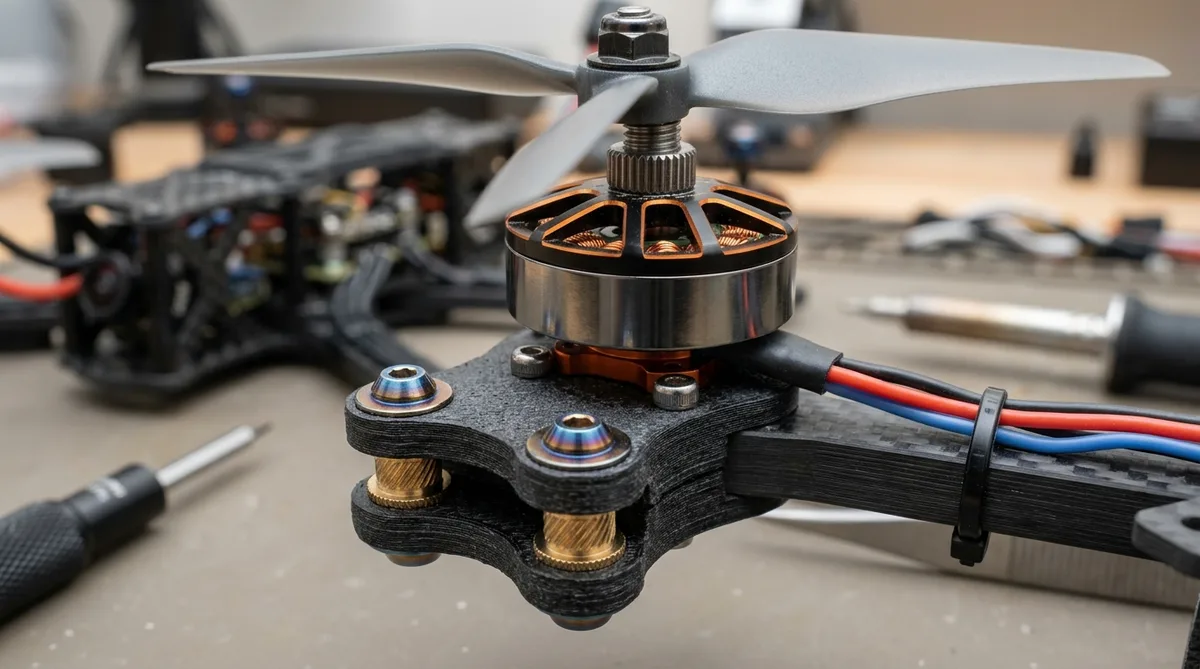

Für dauerhafte Schraubverbindungen in 3D-Druckteilen raten wir vom direkten Schneiden von Gewinden in Kunststoff ab. Stattdessen setzen wir auf thermisch eingepresste Messing-Gewindeeinsätze (Heat-Set Inserts) nach DIN-Norm. Diese widerstehen hohen Anzugsdrehmomenten und gewährleisten dauerhafte Festigkeit auch nach hundertfachem Lösen und Festziehen.

Zusätzlich bieten wir mechanische Nachbearbeitungen wie Schleifen, Trowalisieren (Gleitschleifen), chemisches Dampfglätten für gasdichte Oberflächen sowie professionelle Lackierungen nach RAL-Farbtönen an.

7. Lokale Wertschöpfung & Nachhaltigkeit in der Berliner Fertigung

Als Berliner Fertigungsbetrieb setzen wir konsequent auf ressourcenschonende Produktionsprozesse. Im Gegensatz zur spanenden Zerspanung, bei der oft bis zu 80 % des Rohmaterials als Späneabfall enden, verbraucht der 3D-Druck exakt die benötigte Materialmenge.

Durch die lokale Produktion direkt in Berlin entfallen lange Übersee-Transportwege und Lieferkettenrisiken. Unser Expresskurier-Service beliefert Industrie- und Forschungspartner in Mitte, Charlottenburg, Pankow und dem gesamten Bundesgebiet zuverlässig und termingetreu.

8. Fazit & Zukunftsaspekte

Der industrielle 3D-Druck mit PA12-CF (Carbonfaser-Nylon) hat die Schwelle vom reinen Prototypenbau zur vollwertigen Serienfertigung endgültig überschritten. Für Entwickler, Ingenieure und Einkäufer bietet das Verfahren unschlagbare Geschwindigkeits- und Kostenvorteile bei gleichzeitig herausragenden mechanischen Kennwerten.

Die 3D Bäckerei steht Ihnen als kompetenter Technologiepartner von der ersten CAD-Machbarkeitsanalyse bis zur Auslieferung von Kleinserien zur Seite. Kontaktieren Sie unser Ingenieurteam für eine individuelle Beratung oder nutzen Sie unseren Online-Kostenrechner für sofortige Preistransparenz.

9. Häufig gestellte Fragen (FAQ)
