Industrieller 3D-Druck für Robotik & Automatisierungstechnik: Leichtbau-Endeffektoren, Vakuumgreifer und integrierte Pneumatik in Berlin

In modernen Fabriken und Verpackungslinien entscheiden Sekundenbruchteile über die Gesamtanlageneffektivität (OEE). Konventionelle Greifwerkzeuge und End-of-Arm-Toolings (EOAT) aus gefrästem Aluminium oder verschraubten Profilsystemen bringen jedoch erhebliches Eigengewicht mit. Dies begrenzt die Beschleunigung, erhöht den Verschleiß der Roboterachsen und schränkt die verbleibende Nutzlast kollaborativer Roboter (Cobots) stark ein.

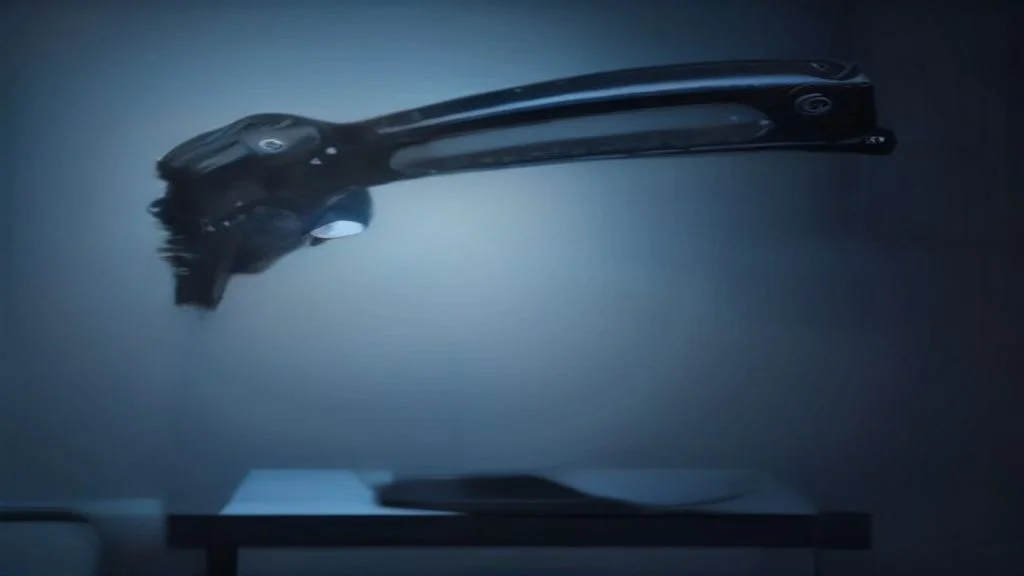

3D-Druck Robotik Greifer Endeffektor Vakuumgreifer Berlin

Durch industriellen 3D-Druck in Berlin lassen sich hochkomplexe, bionisch optimierte Roboter-Endeffektoren mit bis zu 70 % Gewichtsersparnis fertigen. Der Clou: Pneumatische Vakuumkanäle, Sensortaschen und Kabelkanäle werden direkt in das Innere des Bauteils gedruckt. Die Fertigungsspezialisten der 3D Bäckerei erläutern Ihnen in diesem Leitfaden die Potenziale für Ihre Automatisierungsprojekte.

1. Die Herausforderung: Dynamik, Taktzeiten und Cobot-Nutzlastgrenzen

Klassische Knickarm- und Scara-Roboter sowie Cobots (z.B. von Universal Robots, KUKA, Fanuc oder ABB) in Berliner Produktionsstätten in Berlin Reinickendorf, Berlin Mitte und Berlin Charlottenburg stoßen bei konventioneller Greiferbauweise schnell an Grenzen:

• Überlastung der 6. Roboterachse: Schwere Metallgreifer erfordern größere und teurere Robotermodelle, nur um das Werkzeug selbst zu tragen.
• Hohes Trägheitsmoment: Bei schnellen Pick-and-Place-Zyklen führen schwere Massen zu Schwingungen, verlängerten Einschwingzeiten und reduzierter Positioniergenauigkeit.
• Schlauchsalat & Störkonturen: Externe Pneumatikschläuche und Sensorkabel bleiben an Maschinengestellen hängen oder verschleißen durch ständige Biegebewegungen.
• Lange Rüstzeiten bei Produktwechseln: Teure CNC-Sondergreifer erfordern Wochen Lieferzeit bei Produktanpassungen.

2. Vergleich: Gefräste Aluminium-Greifer vs. Additive PA12-CF & SLS-Endeffektoren

Kalkulieren Sie Ihre Greifer-Projekte online über unseren 3D-Druck Kostenrechner.

3. Funktionsintegration: Interne Luftkanäle, Vakuumverteiler & integrierte Sensorhalter

Der größte technologische Hebel des industriellen SLS-Drucks und FDM-Drucks liegt in der Funktionsintegration:

• Integrierte Vakuumkanäle: Luftkanäle werden wie Adern mit idealen Strömungsradien durch den Greiferkörper geführt. Es gibt keine Verwirbelungen an scharfen 90°-Bohrungen mehr – das Vakuum baut sich bis zu 30 % schneller auf.
• Direkte Saugnapf-Aufnahmen: Gewindeaufnahmen für Vakuumsauger (G1/8“, G1/4“) oder Venturidüsen werden direkt integriert oder mit Messing-Einsätzen versehen.
• Kabelführungen & Schnapphaken: M8/M12-Näherungsschalter und optische Sensoren rasten werkzeuglos in integrierte Klemmsitze ein.

4. Werkstoffauswahl: Carbonfaser, ESD-Schutz & lebensmittelechte Elastomere

Für anspruchsvolle Montage- und Handhabungsprozesse im Vorrichtungsbau bieten wir spezialisierte Werkstoffe:

• PA12-CF & PETG-CF (Carbonfaser-Verbundwerkstoffe): Überragende Biegesteifigkeit (E-Modul > 7.500 MPa) bei minimalem Gewicht – ideal für lange Greifarme und hohe Beschleunigungskräfte.
• ESD-sichere Polymere (Elektrostatische Entladung): Spezifischer Oberflächenwiderstand ($10^4$ bis $10^9 Ω$) für Elektronik-Bestückungsautomaten (SMD/PCB-Handling) ohne Risiko von Überschlägen.
• TPU & Weichpolymere: Schonende Greifbacken für empfindliche Lack- und Sichtoberflächen, die Verkratzen verhindern.
• FDA-konforme Kunststoffe: Zertifizierte Werkstoffe für Berliner Betriebe der Lebensmittel- und Pharmatechnik.

5. Konstruktionsregeln für additive Roboter-Tools (DFAM)

Bei der Konstruktion von 3D-gedruckten Greifern sollten folgende Grundsätze beachtet werden:

1. ISO 9409-1 Flanschbild direkt andrucken: Statt schwerer Adapterplatten wird das Lochbild des Roboters (z.B. PCD 31,5 mm oder 50 mm) unmittelbar in den Greifer integriert.
2. Mindestwandstärken für Druckkanäle: Für interne Druckluftleitungen bis 6 bar sollten mindestens 2,5 bis 3,0 mm dichte Wandstärke eingeplant werden.
3. Bionische Topologieoptimierung: Material wird nur dort platziert, wo Kraftflüsse verlaufen. Unbelastete Bereiche werden durch Waben- oder Hohlstrukturen ersetzt.

6. Praxisbeispiele aus der Berliner Automatisierungs- & Elektronikindustrie

Erfolgreiche Robotik-Implementierungen für Berliner Unternehmen in Berlin Kreuzberg und umliegenden Technologieparks:

• Elektronik-Bestückung (SMD/Sensorfertigung): Ein 8-facher Vakuumgreifer aus ESD-PA12 mit internen Kanälen ersetzte ein 1,8 kg schweres Frästeil durch ein 280 g leichtes Monoblock-Tool – Taktzeitreduktion um 18 %.
• Kartonier- und Palettiergreifer: Leichtbau-Flächengreifer im Großraum-3D-Druck für Logistikzentren, gefertigt innerhalb von 24 Stunden über unseren Express 3D-Druck Service.
• Mustergreifer im Rapid Prototyping: Erprobung von 4 verschiedenen Greifbacken-Geometrien binnen 3 Tagen vor Serienstart in unserer Kleinserienfertigung.
