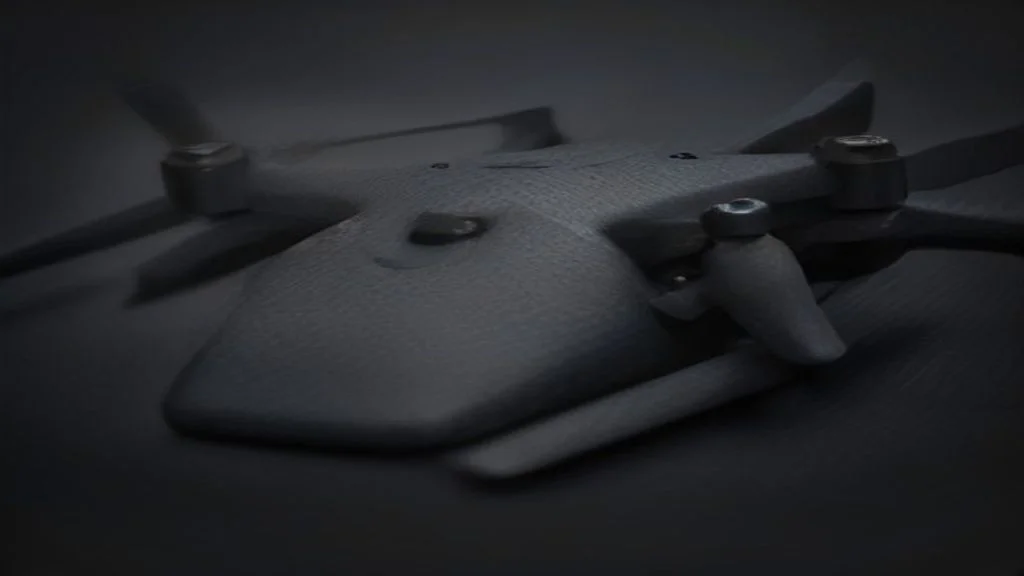

Im professionellen Bau unbemannter Flugsysteme (UAV / Drohnen) für Inspektion, Vermessung, Rettungseinsätze und Logistik entscheidet das Leistungsgewicht über Flugzeit, Nutzlastkapazität und Flugstabilität. Während herkömmliche CNC-gefräste 2D-Carbonfaserplatten (CFRP) an komplexe bionische Freiformen und integrierte Kabelkanäle stoßen, eröffnet der 3D-Druck mit kurzfaserverstärkten Hochleistungskompositen wie PA12-CF (Polyamid 12 mit 15–20 % Carbonfasern) und PETG-CF völlig neue Konstruktionsräume. Das Ergebnis: Bis zu 40 % Gewichtseinsparung, vibrationsdämpfende Motoraufhängungen und schlagzähe Chassis-Komponenten. Erfahren Sie, wie Berliner UAV-Hersteller und Entwickler modernste Carbon-3D-Drucktechnologien für maßgeschneiderte Drohnenstrukturen einsetzen.
Inhaltsverzeichnis
- 1. Warum Carbon-3D-Druck im Drohnenbau: Das Steifigkeits-Gewichts-Verhältnis
- 2. PA12-CF vs. PETG-CF: Der ideale Werkstoff für Arme, Gimbal & Centerplates
- 3. DfAM-Konstruktionsvorteile: Bionische Topologie & integrierte Luftkanäle
- 4. Schwingungs- & Resonanzdämpfung an Motorträgern
- 5. Große Kennwerte-Matrix: PA12-CF, PETG-CF, Standard-PA12 & CNC-Carbon
- 6. Kleinserienfertigung & Rapid Prototyping bei der 3D Bäckerei Berlin
- 7. Häufig gestellte Fragen (FAQ)
1. Warum Carbon-3D-Druck im Drohnenbau: Das Steifigkeits-Gewichts-Verhältnis
Im UAV-Flugbetrieb wirken extreme dynamische Kräfte: Hochdrehende Brushless-Motoren erzeugen hochfrequente Vibrationen, während abrupte Flugmanöver enorme Biegemomente auf die Ausleger ausüben. Unverstärkte Standardkunststoffe wie PLA oder reines PETG neigen bei sommerlichen Außentemperaturen zu Kriechen (plastischer Verformung unter Dauerlast) und besitzen einen zu geringen E-Modul.
Durch die Zugabe mikroskopisch feiner, orientierter Carbon-Kurzfasern steigt der Biege-E-Modul von Polyamid 12 von ca. 1.200 MPa auf über 4.500 bis 6.000 MPa. Gleichzeitig sinkt die thermische Schwindung drastisch, sodass selbst großformatige Centerplates und Hohlprofil-Arme mit höchster Maßhaltigkeit und ohne Verzug gedruckt werden können. Bei der 3D Bäckerei Berlin verarbeiten wir carbonfaserverstärkte Hochleistungspolymere auf modernsten industriellen Drucksystemen.
2. PA12-CF vs. PETG-CF: Der ideale Werkstoff für Arme, Gimbal & Centerplates
Je nach Bauteilfunktion und Einsatzszenario wählen Drohnenkonstrukteure zwischen zwei Hauptwerkstoffen:
- PA12-CF (Nylon 12 Carbon): Das Premium-Material für Strukturkomponenten. Bietet maximale Bruchdehnung, extreme Kerbschlagzähigkeit bei Abstürzen (Crash-Resistenz), geringe Feuchtigkeitsaufnahme im Vergleich zu PA6 und eine Wärmeformbeständigkeit (HDT) von bis zu 140 °C. Ideal für Motorhalterungen, Ausleger und Landegestelle.
- PETG-CF (Glykol-modifiziertes PET mit Carbon): Hervorragend für Elektronikabdeckungen, Kamera-Gimbal-Halterungen und Antennenmaste. Sehr steif, formstabil, leicht zu drucken und resistent gegen Feuchtigkeit und UV-Strahlung.
3. DfAM-Konstruktionsvorteile: Bionische Topologie & integrierte Luftkanäle
Klassische Carbonplatten müssen mit schweren Aluminium-Spannblöcken, Schrauben und Muttern assembliert werden. Die additive Fertigung (3D-Druck) ermöglicht eine monolithische Bauweise:
- Integrierte Hohlkanal-Kabelführung: Motorstromkabel und ESC-Signalleitungen verlaufen direkt im aerodynamisch optimierten Inneren des Drohnenarms – geschützt vor Witterung und Rotorblättern.
- Eingebettete Gewindeeinsätze (Heat-Set Inserts): Hochfeste Messinggewinde werden direkt thermisch in präzise gedruckte Sacklöcher eingeschmolzen und garantieren dauerfeste Schraubverbindungen.
- Bionische Topologieoptimierung: Material wird nur entlang der Hauptspannungslinien platziert. Das spart bis zu 35 % Gewicht gegenüber massiven Bauteilen. Für Funktionsmuster nutzen Sie unseren Rapid Prototyping Service Berlin.
4. Schwingungs- & Resonanzdämpfung an Motorträgern
Ein gravierender Nachteil reiner 2D-Carbonplatten ist deren akustische und mechanische Härte: Sie leiten Motorvibrationen fast ungedämpft an den Flight Controller und die IMU-Sensoren (Gyroskope) weiter, was zu Sensorrauschen und instabilem Flugverhalten führen kann.
Die Kombination aus thermoplastischer Polymermatrix (PA12) und dispers verteilten Carbonfasern besitzt eine hervorragende Materialdämpfung. Hochfrequente Motorschwingungen werden im Arm absorbiert, was zu einem deutlich ruhigeren Videobild bei Kamera-Drohnen und präziserer Lageregelung führt. Entdecken Sie auch unsere Übersicht zu industriellen 3D-Druck-Materialien.
5. Große Kennwerte-Matrix: PA12-CF, PETG-CF, Standard-PA12 & CNC-Carbon
| Material | Zugfestigkeit | Biege-E-Modul | Wärmeformbeständigkeit | Crash-Zähigkeit | 3D-Geometriefreiheit |
|---|---|---|---|---|---|
| PA12-CF (3D-Druck) | 90 – 110 MPa | 5.000 – 6.500 MPa | 140 °C | Sehr hoch (Schlagzäh) | Maximal (3D Freiform) |
| PETG-CF (3D-Druck) | 65 – 75 MPa | 4.000 – 4.800 MPa | 75 °C | Mittel (Steif) | Maximal (3D Freiform) |
| Standard PA12 (reines Nylon) | 45 – 55 MPa | 1.200 – 1.600 MPa (Flexibel) | 85 °C | Extrem hoch | Maximal |
| CNC Carbonplatte (CFRP) | 400 – 600 MPa (Ebene) | 20.000 – 50.000 MPa | 120 °C (Epoxid) | Delaminationsrisiko | Sehr gering (Nur 2D Platten) |
6. Kleinserienfertigung & Rapid Prototyping bei der 3D Bäckerei Berlin
Für Drohnenentwickler, BOS-Einsatzkräfte und Luftfahrt-Startups in Berlin Mitte, Charlottenburg und dem Berliner Umland fertigen wir Prototypen und Kleinserien:
- On-Demand Serienfertigung: Keine Mindestbestellmengen. Wir produzieren Ersatzteile, Sonderhalterungen und komplette Drohnen-Kits auf Abruf.
- Schnelle Iterationen: CAD-Designänderungen sind innerhalb von 24 Stunden flugbereit gedruckt.
- Kombinationsbauweise: Wir fertigen hybride Baugruppen aus 3D-gedruckten PA12-CF-Knotenpunkten mit eingepressten Carbonfaser-Rundrohren für Großdrohnen über 25 kg Abfluggewicht.
Berechnen Sie Ihr Drohnenprojekt direkt online in unserem 3D-Druck Kostenrechner oder entdecken Sie unsere Lösungen für Kleinserien-3D-Druck. Für hochpräzise Digitalisierung bestehender Drohnenkomponenten steht Ihnen unser 3D-Scan Service Berlin zur Verfügung. Wenn der nächste Flugtest drängt, liefert unser Express 3D-Druck Berlin innerhalb von 24 Stunden.
7. Häufig gestellte Fragen (FAQ)
Ist ein 3D-gedruckter PA12-CF Drohnenarm stabil genug für schwere UAVs?
Ja. Durch den hohen Faseranteil und den hohen E-Modul (über 5.500 MPa) halten bionisch konstruierte PA12-CF Ausleger selbst starken Drehmomenten von Hochleistungsmotoren stand und brechen bei Crashs nicht spröde.
Wie werden Schrauben und Motoren in Carbon-Druckteilen befestigt?
Für dauerfeste Gewindeverbindungen werden thermische Messing-Gewindeeinsätze (Heat-Set Inserts wie Ruthex oder Tappex) mit einem Lötkolben in konstruierte Passlöcher eingeschmolzen. Sie bieten Auszugskräfte von mehreren hundert Newton.
Kann Carbon-Filament die Funkübertragung der Drohne stören?
Kurzfaserverstärktes PA12-CF dämpft hochfrequente Signale geringfügig. Antennen für RC-Steuerung und Videoübertragung sollten daher idealerweise nach außen geführt oder an Halterungen aus reinem PETG bzw. TPU montiert werden.
