Kohlefaserverstärkte Polymere im 3D-Druck: Warum PA12-CF die Industrie revolutioniert

Die Welt der additiven Fertigung entwickelt sich in einem rasanten Tempo weiter, und eine der spannendsten Innovationen der letzten Jahre ist zweifellos die Einführung von kohlefaserverstärkten Kunststoffen. Unter den zahlreichen Materialien auf dem Markt sticht insbesondere PA12-CF (Polyamid 12 mit Carbonfaser) hervor. Es bietet eine außergewöhnliche Kombination aus extremer mechanischer Festigkeit, geringem Gewicht und hoher thermischer Beständigkeit. Ob in der Luft- und Raumfahrt, im Maschinenbau oder im Motorsport – PA12-CF eröffnet völlig neue Möglichkeiten für Ingenieure und Designer.

In diesem umfassenden Leitfaden beleuchten wir, warum kohlefaserverstärkte Polymere die traditionelle Industrie in Deutschland – und ganz besonders hier bei uns in Berlin – verändern, wie sich PA12-CF im 3D-Druck verhält und welche Vorteile es gegenüber klassischen Kunststoffen bietet.

Inhaltsverzeichnis

• Was ist PA12-CF und warum ist es so besonders?
• Die technischen Eigenschaften von Carbonfaser-Filamenten im Detail
• FDM vs. SLS: Wie wird PA12-CF am besten gedruckt?
• Anwendungsgebiete: Wo Carbon-3D-Druck heute unverzichtbar ist
• PA12-CF im Vergleich zu Standardmaterialien (PLA, PETG, ASA)
• Konstruktion und Modellierung (CAD) für faserverstärkte Bauteile
• Herausforderungen beim 3D-Druck mit Kohlefaser
• Fazit: Die Zukunft der Fertigung in Deutschland
• Häufig gestellte Fragen (FAQ)

Was ist PA12-CF und warum ist es so besonders?

PA12-CF steht für Polyamid 12 (häufig als Nylon bezeichnet), das mit zerkleinerten Kohlenstofffasern (Carbonfaser) angereichert wurde. Die Zugabe von typischerweise 10 % bis 20 % Kohlefasern zu dem ohnehin schon widerstandsfähigen Nylon-Grundmaterial führt zu einem Verbundwerkstoff, der die besten Eigenschaften beider Welten vereint. Die thermoplastische Matrix aus PA12 sorgt für exzellente Schichthaftung und Zähigkeit, während die eingebetteten Carbonfasern die Steifigkeit und Zugfestigkeit drastisch erhöhen.

Was PA12-CF von anderen Materialien unterscheidet, ist nicht nur seine Festigkeit, sondern auch seine bemerkenswerte Formstabilität. Durch die Fasern wird die thermische Ausdehnung des Materials minimiert. Das bedeutet, dass Bauteile während des Druckprozesses deutlich weniger zum Schrumpfen (Warping) neigen. Dadurch können selbst großformatige und komplexe geometrische Modelle mit hoher Präzision gefertigt werden. Wenn Sie ein Projekt planen, das mechanische Belastungen aushalten muss, sollten Sie einen Blick auf unsere PA12-CF Materialübersicht werfen.

Darüber hinaus punktet das Material mit einer hervorragenden chemischen Beständigkeit. Es widersteht vielen Ölen, Fetten, aliphatischen Kohlenwasserstoffen und Laugen, was es für den Einsatz im Automobilbereich oder in industriellen Umgebungen prädestiniert.

Die technischen Eigenschaften von Carbonfaser-Filamenten im Detail

Um die Leistungsfähigkeit von PA12-CF wirklich zu verstehen, müssen wir einen Blick auf die harten Fakten und technischen Spezifikationen werfen. In der industriellen Produktion zählen letztendlich die messbaren Werte.

• Hohe Zugfestigkeit und Steifigkeit: PA12-CF erreicht Zugfestigkeiten, die weit über denen von Standardkunststoffen liegen. Die beigemischten Carbonfasern wirken als Verstärkung auf mikroskopischer Ebene. Dies führt zu Bauteilen, die unter starker Belastung nicht nachgeben oder sich verbiegen.
• Geringes Gewicht (Leichtbau): Einer der größten Vorteile von carbonverstärkten Bauteilen ist das exzellente Verhältnis von Festigkeit zu Gewicht. Ein 3D-gedrucktes PA12-CF Teil kann die Stabilität von Aluminium erreichen, wiegt dabei aber nur einen Bruchteil. Das macht es ideal für bewegliche Maschinenteile oder Drohnen.
• Thermische Beständigkeit: Die Wärmeformbeständigkeitstemperatur (HDT) von PA12-CF liegt oft über 150 °C, was bedeutet, dass die Bauteile auch in heißen Umgebungen wie Motorräumen ihre Form und mechanischen Eigenschaften behalten.

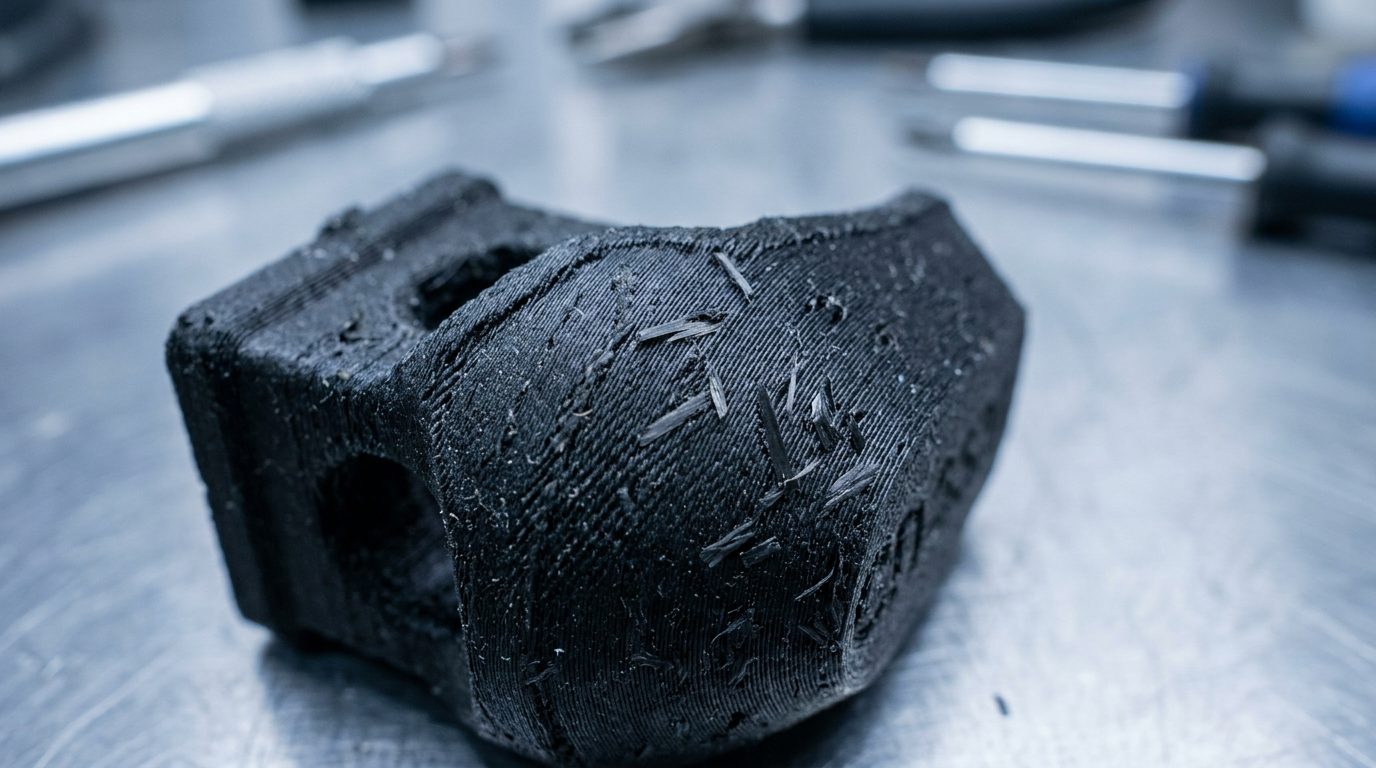

• Exzellente Oberflächenbeschaffenheit: Die mikroskopischen Kohlefasern kaschieren die typischen Schichtlinien (Layer Lines) des FDM-Drucks nahezu vollständig. Das Resultat ist eine wunderschöne, matte und leicht raue Oberfläche, die nicht nur professionell aussieht, sondern sich auch sehr hochwertig anfühlt.

FDM vs. SLS: Wie wird PA12-CF am besten gedruckt?

Die Verarbeitung von PA12-CF kann primär über zwei additive Fertigungsverfahren erfolgen: das Fused Deposition Modeling (FDM) und das Selektive Lasersintern (SLS). Beide Technologien haben ihre spezifischen Stärken, wenn es um den Einsatz von Carbonfaser-Kompositen geht.

Beim FDM 3D-Druck wird ein Filamentstrang geschmolzen und Schicht für Schicht aufgetragen. Für PA12-CF ist hierbei spezielle Hardware zwingend erforderlich. Normale Messingdüsen würden durch die hochabrasiven Kohlefasern innerhalb weniger Stunden komplett zerstört werden. Daher kommen gehärtete Stahldüsen oder Düsen mit Rubin-Inlays zum Einsatz. Ein wesentlicher Vorteil des FDM-Drucks ist die hohe Flexibilität und die Möglichkeit, Bauteile relativ schnell und kostengünstig zu produzieren.

Im SLS 3D-Druck hingegen wird ein Pulverbett aus PA12-CF-Material durch einen Laser partiell verschmolzen. Dieses Verfahren hat den immensen Vorteil, dass keine Stützstrukturen (Support) benötigt werden, da das umgebende Pulver das Bauteil stützt. SLS-gedruckte PA12-CF Teile weisen eine nahezu isotrope Festigkeit auf – das bedeutet, sie sind in alle Richtungen (X, Y und Z) annähernd gleich stark, was bei mechanisch beanspruchten Komponenten ein riesiger Vorteil ist.

Bei der 3D Bäckerei in Berlin beraten wir Sie gerne, welches Verfahren für Ihr spezielles Projekt das wirtschaftlichste und technisch sinnvollste ist. Nutzen Sie unseren bequemen 3D-Druck Kalkulator, um direkt eine Preiseinschätzung für Ihr Vorhaben zu erhalten.

Anwendungsgebiete: Wo Carbon-3D-Druck heute unverzichtbar ist

Durch die herausragenden Eigenschaften von PA12-CF haben sich völlig neue Anwendungsfelder für den 3D-Druck eröffnet, die weit über das bloße Prototyping hinausgehen.

• Werkzeugbau und Vorrichtungen (Jigs & Fixtures): In industriellen Fertigungsstraßen werden häufig spezielle Halterungen, Greifer für Roboterarme oder Schweißvorrichtungen benötigt. Früher wurden diese aufwendig aus Aluminium gefräst. Heute werden sie innerhalb weniger Stunden aus PA12-CF gedruckt, was Kosten und Vorlaufzeiten drastisch reduziert. Lesen Sie mehr über unsere Arbeit im Bereich Maschinenbau 3D-Druck.

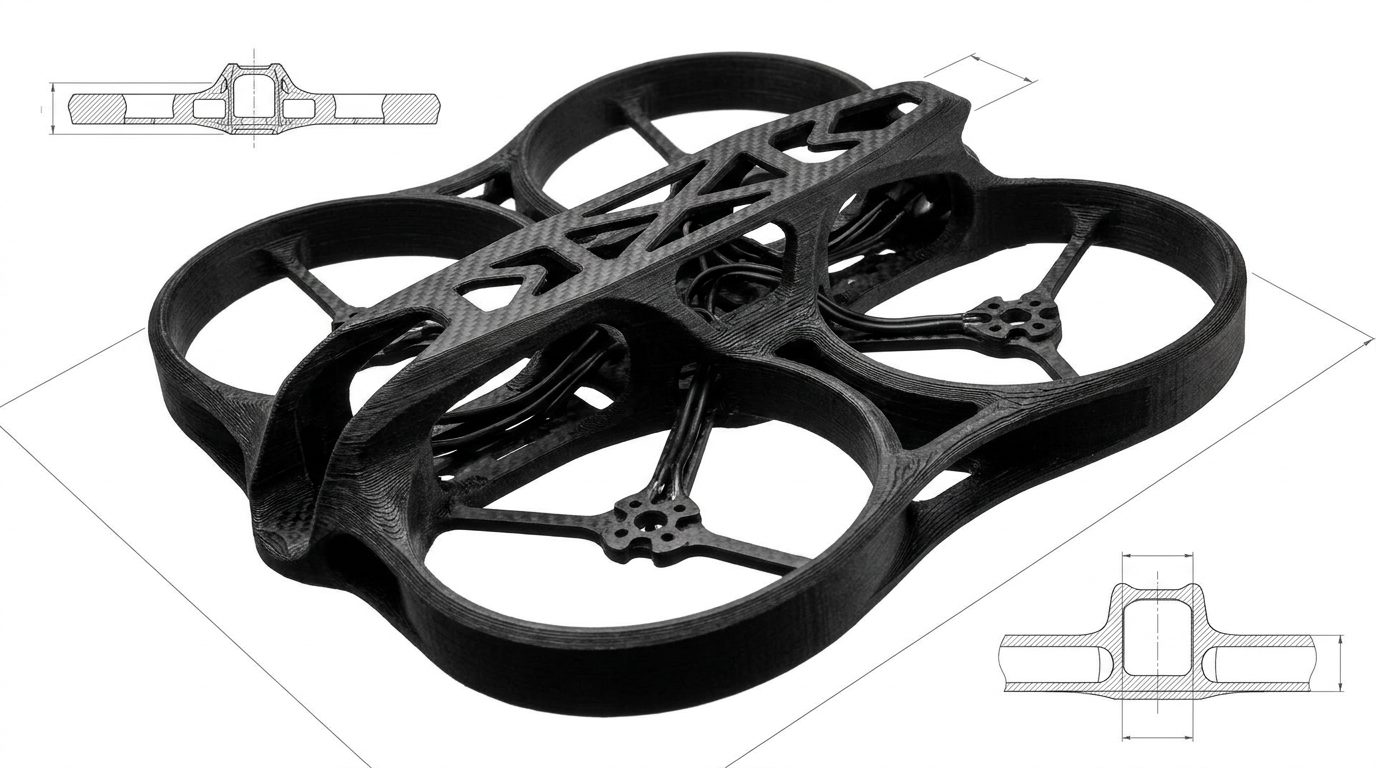

• Drohnenbau und Luftfahrt: Drohnenrahmen müssen extrem leicht sein, um die Flugzeit zu maximieren, aber gleichzeitig robust genug, um Abstürze zu überstehen. PA12-CF absorbiert Vibrationen besser als reine Kunststoffe und bietet die nötige Steifigkeit für Hochleistungs-Quadcopter.
• Ersatzteilfertigung (Reverse Engineering): Wenn spezielle Kunststoffteile in Maschinen abbrechen und nicht mehr lieferbar sind, können sie digital nachgebaut und mit PA12-CF in originaler oder sogar verbesserter Qualität reproduziert werden.
• Automotive und Rennsport: Ansaugstutzen, Halterungen, Sensorgehäuse und aerodynamische Komponenten werden aufgrund der hohen Temperaturresistenz zunehmend direkt additiv gefertigt.

PA12-CF im Vergleich zu Standardmaterialien wie PLA, PETG und ASA

Um die Überlegenheit von Carbon-Nylon richtig einzuordnen, ist ein Vergleich mit gängigen FDM-Materialien hilfreich.

Während PLA hervorragend für einfache Prototypen und Modelle ist, die keinen Belastungen ausgesetzt werden, bietet PETG Material eine gute Balance aus Flexibilität und Festigkeit. ASA 3D-Druck ist aufgrund seiner UV-Beständigkeit die erste Wahl für den Außenbereich. Wenn es jedoch um funktionale Endbauteile geht, die in rauen Umgebungen unter ständiger mechanischer Spannung stehen, führt kein Weg an PA12-CF vorbei.

Konstruktion und Modellierung (CAD) für faserverstärkte Bauteile

Um das volle Potenzial von faserverstärkten Kunststoffen auszuschöpfen, muss das Prinzip des “Design for Additive Manufacturing” (DFAM) konsequent angewendet werden. Die bloße Konvertierung eines für den Spritzguss ausgelegten Modells in den 3D-Druck reicht oft nicht aus.

Zunächst sollten Konstrukteure darauf achten, Belastungspfade im Bauteil zu identifizieren. Beim FDM-Druck legen sich die Carbonfasern entlang der Extrusionsrichtung (den Perimetern). Das bedeutet, dass das Bauteil entlang der X- und Y-Achse extrem zugfest ist, in der Z-Achse (der Schichthaftung) jedoch eine Schwachstelle aufweisen kann. Intelligentes Design berücksichtigt dies, indem es das Modell so ausrichtet, dass die Scherkräfte nicht parallel zu den Druckschichten wirken.

Außerdem können Verrundungen (Fillets) und strategisch platzierte Verstärkungsrippen (Ribs) die Stabilität exponentiell erhöhen, ohne den Materialverbrauch unnötig zu steigern. Wenn Sie Hilfe bei der Optimierung Ihrer 3D-Modelle benötigen, stehen Ihnen unsere Ingenieure mit professioneller CAD-Modellierung zur Seite.

Herausforderungen beim 3D-Druck mit Kohlefaser und wie wir sie meistern

So fantastisch die Eigenschaften von PA12-CF auch sind, die Verarbeitung ist für Laien voller Tücken. Die zwei größten Feinde des Nylon-Drucks sind Feuchtigkeit und Abrasion.

Nylon (PA12) ist extrem hygroskopisch. Das bedeutet, es zieht förmlich Feuchtigkeit aus der Umgebungsluft. Wird feuchtes Filament gedruckt, verdampft das Wasser in der heißen Düse explosionsartig. Das Resultat: schlechte Schichthaftung, Bläschen in der Oberfläche, Fädenziehen (Stringing) und schwache Bauteile. Wir bei der 3D Bäckerei trocknen unsere technischen Filamente vor jedem Druck in speziellen Industrie-Trocknern und drucken direkt aus trockenen Boxen (Dryboxen) heraus.

Die zweite große Herausforderung ist der Verschleiß der Druckerkomponenten. Die Carbonfasern wirken auf Messingdüsen wie Schmirgelpapier. Auch die Extruder-Zahnräder (Gears) und die Bowden-Tubes müssen aus gehärtetem Material bestehen. Wir haben unseren Maschinenpark in Berlin speziell für solche anspruchsvollen High-Tech-Materialien umgerüstet. Dadurch garantieren wir bei jedem Auftrag höchste Qualität und Maßhaltigkeit.

Fazit: Die Zukunft der Fertigung in Deutschland und Berlin

Kohlefaserverstärkte Kunststoffe wie PA12-CF revolutionieren die Art und Weise, wie wir über Produktion und Konstruktion nachdenken. Sie schließen die Lücke zwischen Standardkunststoffen und extrem teuren, additiv gefertigten Metallen. Für den deutschen Mittelstand und Start-ups bietet dies eine enorme Chance: Komplexe, belastbare und leichte Bauteile können nun in kürzester Zeit und zu einem Bruchteil der Kosten produziert werden.

Egal, ob Sie einen robusten Greifer für Ihre Automatisierungslinie oder ein aerodynamisches Leichtbauteil für eine Drohne benötigen – wir sind Ihr Ansprechpartner. Nutzen Sie unsere umfangreichen 3D-Druck Dienstleistungen Berlin, um Ihr nächstes Projekt auf das nächste Level zu heben. Zögern Sie nicht und kontaktieren Sie uns aufnehmen, wir beraten Sie gerne unverbindlich.
