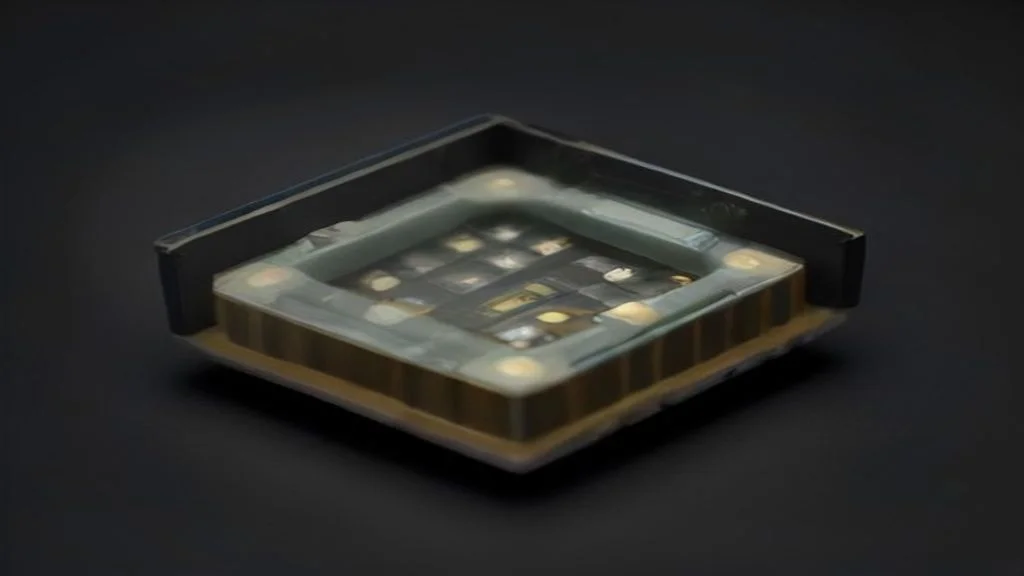

In der modernen Halbleiterindustrie, Sensorfertigung und SMD-Leiterplattenbestückung stellt die unkontrollierte elektrostatische Entladung (Electrostatic Discharge, ESD) das größte Qualitätsrisiko dar: Schon Spannungsspitzen von unter 100 Volt genügen, um empfindliche Mikrochips, MOSFETs und Hochfrequenz-Bauelemente irreversibel zu zerstören. Konventionelle Isoliermaterialien wie herkömmliches PLA oder ABS neigen durch Reibung zu extremer statischer Aufladung (Triboelektrizität). Mit additiv gefertigten, elektrostatisch ableitfähigen ESD-Werkstoffen (Oberflächenwiderstand 10^6 bis 10^9 Ohm) bietet die 3D Bäckerei Berlin hochpräzise Montagevorrichtungen, Prüfadapter und Sensor-Gehäuse – zertifiziert nach DIN EN 61340-5-1 und ab Losgröße 1 verfügbar.
Inhaltsverzeichnis
- 1. Die Physik hinter ESD: Warum Standard-Kunststoffe in der Elektronikmontage scheitern
- 2. Oberflächenwiderstand nach DIN EN 61340-5-1: Isolierend, Ableitend & Leitfähig
- 3. Industrielle ESD-Filamente: ESD-PETG, ESD-ABS & Carbon-Nanotube PA12
- 4. Typische Industrieanwendungen: SMD-Lötschablonen, Prüfadapter & Wafer-Handling
- 5. CAD-Designregeln für ESD-Druckteile & Erdungsanbindung
- 6. Häufig gestellte Fragen (FAQ)
1. Die Physik hinter ESD: Warum Standard-Kunststoffe in der Elektronikmontage scheitern
Standard-Thermoplaste besitzen einen extrem hohen Oberflächenwiderstand (> 10^12 Ohm) und wirken als Isolatoren. Bei Handhabung oder Relativbewegungen laden sich Werkstückträger auf mehrere tausend Volt auf. Berührt dieser Isolator ein geerdetes Bauteil, erfolgt ein ultrakurzer Entladungsstrom (Nanosekunden-Bereich), der die hauchdünnen Gate-Oxidschichten moderner Prozessoren durchschlägt. Das Tückische: Solche ‘Latent Defects’ fallen im Endtest oft nicht auf und führen erst beim Kunden zum verfrühten Ausfall. Mit unserer Kleinserienfertigung für ESD-Bauteile eliminieren Berliner Elektronikhersteller dieses Risiko vollständig.
2. Oberflächenwiderstand nach DIN EN 61340-5-1: Isolierend, Ableitend & Leitfähig
Die internationale Norm DIN EN 61340-5-1 unterteilt Kunststoffe anhand ihres spezifischen Oberflächenwiderstands in drei funktionale Kategorien:
| Kategorie | Oberflächenwiderstand (Rs) | Entladungscharakteristik | Eignung für ESD-Schutzzonen (EPA) |
|---|---|---|---|
| Isolierend (Insulative) | > 10^12 Ohm | Keine Ladungsableitung; hohe Funkengefahr | Streng verboten in ESD-Zonen |
| Elektrostatisch Ableitend (Dissipative) | 10^6 bis 10^9 Ohm | Kontrollierte, sanfte Ladungsableitung ohne Stromspitzen | Optimaler Industriestandard für Vorrichtungen & Träger |
| Leitfähig (Conductive) | 10^2 bis 10^5 Ohm | Sehr schnelle Ableitung; Gefahr von Kurzschlüssen bei aktiven Schaltungen | Für geschirmte EMV-Gehäuse und Schutzkappen |
Für Prototypen und Gehäuse nutzen Sie direkt unseren 3D-Druck Preisrechner, um individuelle ESD-Bauteile online zu kalkulieren.
3. Industrielle ESD-Filamente: ESD-PETG, ESD-ABS & Carbon-Nanotube PA12
Durch die Dotierung von Basispolymeren mit Carbon Nanotubes (CNT) oder hochreinem Leitruß (Conductive Carbon Black) erzielen wir homogene Ableiteigenschaften ohne Partikelabrieb (Cleanroom-kompatibel):
- ESD-PETG: Einfach zu verarbeiten, hohe Maßhaltigkeit, beständig gegen Alkohole und Isopropanol (IPA-Reinigung im Reinraum). Ideal für Bestückungsnester und Tray-Systeme.
- ESD-ABS: Hohe Schlagzähigkeit und Wärmeformbeständigkeit bis 95 °C. Perfekt für Gehäuse und Dauerbelastungen in automatisierten Montagelinien.
- PA12-CF ESD (Polyamid 12 mit Carbon-Nanotubes): Maximale mechanische Steifigkeit, extreme Abriebfestigkeit und stabile Ableitwerte auch bei schwankender Luftfeuchtigkeit.
- ESD-TPU: Flexible Dichtungen und elastische Greiferbacken für empfindliche Wafer- und Optik-Handlingsysteme.
- ASA (für Gehäuseteile): UV- und witterungsbeständige Außenhüllen für Feldmessgeräte.
Detaillierte Werkstoffkennwerte finden Sie in unserer vollständigen Materialübersicht.
4. Typische Industrieanwendungen: SMD-Lötschablonen, Prüfadapter & Wafer-Handling
In Berlin und Brandenburg unterstützen wir Elektronikhersteller und High-Tech-Start-ups bei anspruchsvollen Vorrichtungsbau-Projekten:
- Nadelbett-Prüfadapter (ICT / FCT Fixtures): Präzise Aufnahmen für Pogo-Pins zur elektrischen Funktionsprüfung von bestückten Platinen (PCBA) im Rapid Prototyping Verfahren.
- SMD-Selektivlötschablonen: Temperaturbeständige Maskierungen, die empfindliche SMD-Komponenten beim Wellen- oder Selektivlöten vor thermischer Überlastung schützen.
- Roboter-Greiferbacken (End-of-Arm Tooling): ESD-sichere Greiffinger für kollaborative Roboter (Cobots) zur sicheren Handhabung von Halbleiter-Wafern und Kamerasensoren.
- Reverse Engineering historischer Baugruppen: Über unseren 3D-Scan Service digitalisieren wir bestehende Prüflehren und rüsten sie auf ESD-Normen um.
5. CAD-Designregeln für ESD-Druckteile & Erdungsanbindung
Damit eine dissipative Vorrichtung ihre Schutzwirkung im Arbeitsalltag entfaltet, müssen bei der CAD-Konstruktion spezifische Regeln beachtet werden:
- Formschlüssige Erdungspunkte: Planen Sie integrierte Bohrungen für Messing-Gewindeeinsätze oder Erdungsdruckknöpfe (10 mm Erdungsanschluss) ein, um die Vorrichtung direkt mit der ESD-Tischmatte zu verbinden.
- Vermeidung scharfer Innenkanten: Verrunden Sie Kanten mit Radien ab 1,5 mm, um lokale Feldstärkespitzen und Spannungsüberschläge zu verhindern.
- Homogene Druckausrichtung: Ableitfähige Carbon-Nanotubes orientieren sich entlang der Extrusionsbahn. Eine Wandstärke von mindestens 4 Perimeter-Linien garantiert einen lückenlosen Ableitpfad zur Erde.
Besuchen Sie unsere Ingenieure in Berlin Mitte oder Charlottenburg für eine persönliche Beratung zu ESD-Schutzkonzepten und Vorrichtungsbau.
6. Häufig gestellte Fragen (FAQ)
Wie wird die ESD-Sicherheit der 3D-Druckteile messtechnisch nachgewiesen?
Wir messen den Punkt-zu-Punkt-Widerstand sowie den Erdableitwiderstand mit kalibrierten Ringelektroden-Messgeräten nach DIN EN 61340-2-3 und stellen auf Wunsch Werksprüfprotokolle aus.
Verliert das ESD-Material durch Abrieb oder Reinigung seine Ableitfähigkeit?
Nein. Im Gegensatz zu temporären Antistatik-Sprays sind die Carbon Nanotubes fest in der Polymermatrix eingebettet. Die dissipative Eigenschaft bleibt über die gesamte Lebensdauer des Bauteils dauerhaft stabil.
Können ESD-Bauteile im Reinraum der ISO-Klassen 5 bis 7 eingesetzt werden?
Ja, moderne CNT-dotierte Filamente weisen minimale Partikelemissionen auf und sind bei sachgemäßer Ultraschallreinigung für Reinraumumgebungen hervorragend geeignet.
