3D-Druck Spritzgussformen: Rapid Tooling für Prototypen & Kleinserien in Berlin

Im klassischen Produktentwicklungsprozess stellt der Übergang vom ersten Prototyp zur Serienfertigung oft eine enorme finanzielle und zeitliche Hürde dar: Konventionelle Spritzgusswerkzeuge aus gehärtetem Werkzeugstahl kosten schnell zwischen 10.000 und 50.000 Euro und haben Lieferzeiten von 6 bis 12 Wochen. Durch Rapid Tooling im 3D-Druck lässt sich diese Lücke schließen. Mit additiv gefertigten Formeinsätzen aus hochtemperaturbeständigen Photopolymeren, PEEK oder metallgefüllten Werkstoffen können echte Spritzgussteile aus Serienkunststoffen (PP, ABS, POM, PA6) innerhalb von nur 48 bis 72 Stunden und zu einem Bruchteil der Werkzeugkosten hergestellt werden. Erfahren Sie, wie Berliner Industrieunternehmen und Hardware-Startups mit additiven Formeinsätzen ihre Time-to-Market drastisch verkürzen.

1. Was ist Rapid Tooling? Funktionsprinzip additiver Spritzgussformeinsätze

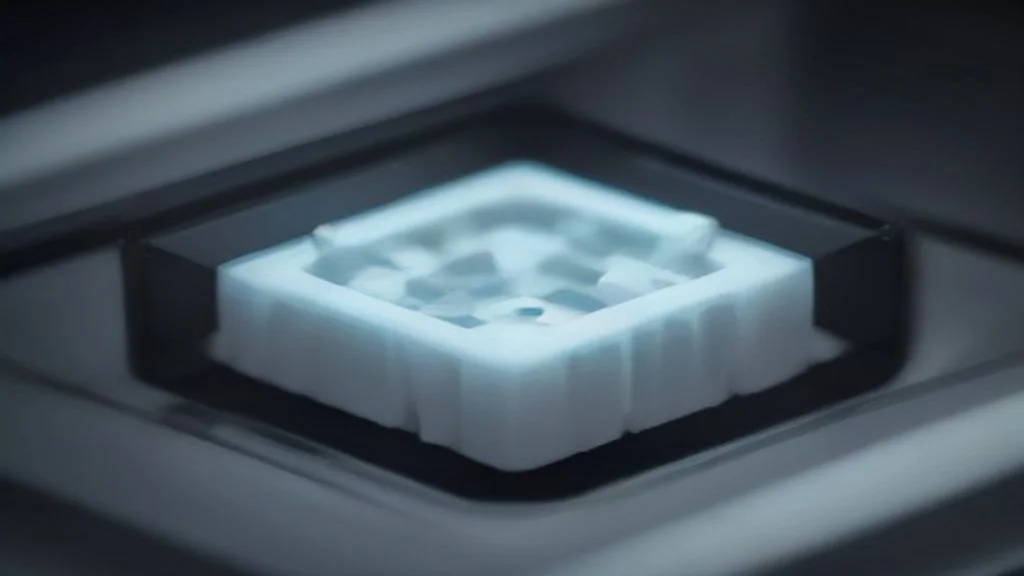

Beim Rapid Tooling (auch bekannt als Additive Tooling oder Hybrid-Werkzeugbau) wird nicht das gesamte Werkzeuggestell neu gefräst, sondern lediglich die formgebenden Kavitäten und Kerne (Formeinsätze) im 3D-Druckverfahren hergestellt. Diese Einsätze werden in ein standardisiertes Stammwerkzeug (Master Unit Die / MUD-System) auf der Spritzgussmaschine eingespannt.

Das Verfahren kombiniert die unübertroffene Geschwindigkeit des industriellen 3D-Drucks mit den physikalischen Vorteilen des Spritzgießens: Es entstehen echte Serienteile mit isotroper Festigkeit, perfekter Oberflächengüte und exakter Materialspezifikation, ohne vorab zehntausende Euro in Stahlformen investieren zu müssen. Bei der 3D Bäckerei Berlin fertigen wir solche Formeinsätze hochpräzise im SLA-, SLS- und FDM-Verfahren.

2. Die entscheidenden Vorteile: Zeitersparnis, Kosten und Werkstofftreue

Für Konstrukteure, Qualitätsmanager und Entwicklungsleiter im Berliner Raum bietet der Einsatz additiver Spritzgusswerkzeuge signifikante Wettbewerbsvorteile:

• Drastische Zeitersparnis: Von den CAD-Daten zu den ersten gespritzten Teilen in 48 bis 72 Stunden (statt 6–10 Wochen bei konventionellem Formenbau).
• Bis zu 80 % geringere Initialkosten: Formeinsätze aus Hochtemperatur-Harzen kosten oft nur 300 bis 1.200 Euro, wodurch Iterationen budgetschonend möglich sind.
• 100 % Serienwerkstoffe: Es können identische Granulate wie in der späteren Großserie verwendet werden – inklusive glasfaserverstärktem PA66-GF30, POM, PP, ABS oder medizinischem PEEK.
• Gefahrlose Designvalidierung: Schwindung, Verzug, Bindenähte und Haptik lassen sich unter realen Spritzgussbedingungen validieren, bevor das teure Stahlwerkzeug freigegeben wird. Nutzen Sie für schnelle Prototypen auch unseren Rapid Prototyping Service in Berlin.

3. Werkstoffe für 3D-Druck-Formen: High-Temp Resins, PEEK und SLM-Metall

Die Wahl des Formwerkstoffs hängt von der Schmelzetemperatur des zu verspritzenden Kunststoffs, dem Einspritzdruck und der gewünschten Stückzahl ab:

• High-Temperature SLA-Resins (z. B. Rigid 10K / High Temp): Keramikgefüllte Photopolymere mit einer Wärmeformbeständigkeit (HDT) von bis zu 238 °C bei 0,45 MPa und einem extrem hohen E-Modul von über 10.000 MPa. Ideal für 20 bis 250 Schuss bei Kunststoffen wie PP, PE, TPE und ABS.
• PA12-CF / PEEK im FDM/SLS-Druck: Faserverstärkte thermoplastische Einsätze für abrasive oder höher temperierte Schmelzen. PEEK widersteht Schmelzetemperaturen von über 350 °C.
• Metall-3D-Druck (SLM/DMLS – 1.2709 Werkzeugstahl): Für anspruchsvolle Vor- und Kleinserien bis 50.000 Schuss mit der Möglichkeit, konturnahe Kühlkanäle (Conformal Cooling) direkt einzudrucken.

4. DfAM-Konstruktionsregeln: Entformungsschrägen, Radien und Kühlkanäle

Da 3D-gedruckte Kunststoffe eine geringere Wärmeleitfähigkeit und Zugfestigkeit als gehärteter Werkzeugstahl aufweisen, müssen im Werkzeugdesign spezifische Richtlinien beachtet werden:

• Größere Entformungsschrägen: Um Scherbelastungen beim Auswerfen zu minimieren, sollten Formschrägen mindestens 1,5° bis 3° betragen (bei tiefen Rippen idealerweise 5°).
• Großzügige Innenradien: Scharfe Kanten im Formeinsatz führen zu Kerbspannungen bei Druckstößen. Radien von mindestens R ≥ 0,8 mm sind dringend zu empfehlen.
• Verlängerte Kühlzeiten: Wegen der niedrigeren Wärmeleitfähigkeit von Photopolymeren müssen die Zykluszeiten von 15 s auf ca. 45–90 s erhöht werden, damit das Teil ausreichend erstarrt.
• Gleichmäßige Wandstärken: Um Hotspots und partiellen Verzug zu vermeiden, sollten Wandstärken des Spritzgussteils zwischen 1,2 und 3,0 mm gehalten werden.

5. Technologie-Vergleich: 3D-Druck-Einsatz vs. Aluminiumform vs. Stahlwerkzeug

Die folgende Matrix vergleicht die wichtigsten Parameter für Berliner Entwicklungsabteilungen:

6. Wirtschaftliche Einsatzgrenzen & Losgrößen im Berliner B2B-Sektor

Für Losgrößen von 1 bis 100 Stück ist der direkte 3D-Druck (FDM/SLS) meist die wirtschaftlichste Lösung. Bei Losgrößen von 50 bis 1.000 Stück, bei denen zwingend ein spritzgegossenes Originalmaterial (z. B. für Zulassungsprüfungen, Brandklasse UL94-V0 oder medizintechnische Zertifizierungen) gefordert ist, bietet das 3D-Druck-Rapid-Tooling das unschlagbar beste Preis-Leistungs-Verhältnis.

Unternehmen aus Berlin Mitte, Charlottenburg und dem Berliner Umland nutzen diesen Hybrid-Ansatz für Funktionstests vor Messen, Feldversuche und zur Überbrückung von Lieferengpässen im Werkzeugbau. Entdecken Sie auch unsere Lösungen für additive Kleinserienfertigung oder nutzen Sie unseren 3D-Druck Kostenrechner für ein sofortiges Angebot. Wenn Sie bestehende Formwerkzeuge digitalisieren oder nachkonstruieren möchten, unterstützt Sie unser 3D-Scan & Reverse Engineering Service. Bei eiligen Aufträgen liefert unser Express 3D-Druck Berlin fertige Einsätze innerhalb von 24 Stunden.
