3D-Druck im Sondermaschinenbau: Funktionsprototypen, Greifersysteme & adaptive Kupplungen

Der moderne Sondermaschinenbau steht unter permanentem Innovations- und Termindruck: Kürzere Produktlebenszyklen, hochspezifische Kundenanforderungen und Losgröße-1-Projekte verlangen maximale Flexibilität in der Konstruktion. Wo konventionelle Zerspanungsverfahren (CNC-Fräsen und Drehen) durch lange Rüstzeiten, hohe Werkzeugkosten und geometrische Restriktionen an Grenzen stoßen, setzt der industrielle 3D-Druck in Berlin neue Maßstäbe. Von strömungsoptimierten Leichtbau-Greifersystemen für die Robotik über schwingungsdämpfende adaptive Kupplungen bis hin zu montagefertigen Funktionsprototypen: Erfahren Sie, wie additive Fertigungsverfahren wie FDM, SLS und SLA Entwicklungszeiten um bis zu 75 % reduzieren und Fertigungskosten drastisch senken.

1. Herausforderungen im Sondermaschinenbau: Warum Zerspanung oft zu langsam ist

Im klassischen Sondermaschinen- und Vorrichtungsbau sind Einzelanfertigungen und Kleinserien an der Tagesordnung. Jede Maschine ist ein Unikat, exakt zugeschnitten auf die spezifische Produktionsaufgabe des Kunden. Die traditionelle Fertigung über zerspanende Bearbeitungsverfahren bringt dabei fundamentale Hürden mit sich:

• Lange Vorlaufzeiten bei Zulieferern: CNC-Frästeile mit komplexen Konturen haben in europäischen Lohnfertigungsbetrieben typische Lieferzeiten von 3 bis 6 Wochen. Eine einzige Konstruktionsänderung verzögert die gesamte Inbetriebsetzungsphase.
• Hohe Rüst- und Programmierkosten: Das Schreiben von CAM-Programmen, die Werkzeugbeschaffung und das Einrichten der Spannmittel machen die spanende Fertigung bei Losgröße 1 wirtschaftlich extrem ineffizient.
• Gewichts- und Trägheitsprobleme: Gefräste Vollmetallteile (z. B. aus Aluminium 7075 oder Edelstahl 1.4301) belasten dynamische Antriebsachsen mit hoher Masse, was die Zykluszeiten von Robotern und Lineareinheiten drastisch begrenzt.

Durch unseren professionellen 3D-Druck Service in Berlin überbrücken Sondermaschinenbauer diese Engpässe: CAD-Daten werden innerhalb weniger Stunden in hochfeste, montagefertige Komponenten transformiert. Nutzen Sie unseren transparenten 3D-Druck Kostenrechner, um Bauteilkosten und Lieferzeiten in Echtzeit zu kalkulieren.

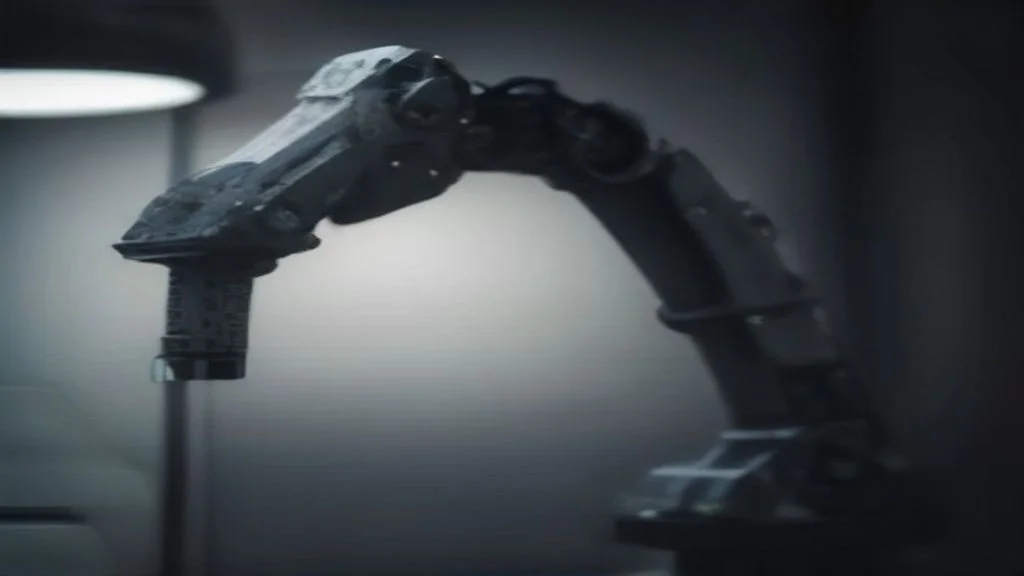

2. Leichtbau-Greifersysteme & End-of-Arm-Tooling (EOAT): Massenträgheit minimieren

In der modernen Montage- und Verpackungsautomation entscheidet das Gewicht des Roboterkopfs (End-of-Arm-Tooling) über Taktzeit und Energieverbrauch. Jedes zusätzliche Gramm am TCP (Tool Center Point) erhöht das Trägheitsmoment bei Beschleunigungs- und Bremsvorgängen.

Mit bionischer Topologieoptimierung und kohlefaserverstärkten Hochleistungspolymeren wie PA12-CF oder PETG-CF lassen sich Greiferfinger, Vakuumspinnen und Zentrierbacken mit bis zu 70 % Gewichtseinsparung gegenüber gefrästem Aluminium realisieren. Gleichzeitig bieten additive Fertigungsverfahren die Möglichkeit, konturnahe Gummilippen aus verschleißfestem TPU (Thermoplastisches Polyurethan) im Mehrkomponentendruck direkt formschlüssig zu integrieren, ohne dass separate Dichtelemente montiert werden müssen.

3. Schwingungsdämpfende adaptive Kupplungen & Gelenke aus Multimaterial

Im Maschinenbau müssen Drehmomente spielfrei übertragen und gleichzeitig axiale, radiale sowie winkelige Wellenverlagerungen ausgeglichen werden. Konventionelle Metallbalg- oder Klauenkupplungen sind starr und übertragen Resonanzschwingungen direkt auf empfindliche Getriebestufen und Sensoren.

Durch den gezielten Einsatz additiver Verbundbauweisen – z. B. hochfeste Flanschnaben aus kohlefaserverstärktem Polyamid kombiniert mit elastischen Dämpfungskernen aus Shore 95A / 85A TPU – entstehen adaptive Ausgleichskupplungen mit exakt definierter Torsionssteifigkeit. Diese Komponenten dämpfen Drehmomentspitzen ab, reduzieren die Geräuschemissionen in der Anlage und schützen Motoren vor mechanischer Überlastung.

4. Materialmatrix für den Maschinenbau: PA12-CF, PEEK, TPU und Aluminium-Ersatz

Für den dauerhaften Industrieeinsatz im Mehrschichtbetrieb sind Materialeigenschaften wie Zugfestigkeit, Biegemodul, Dauergebrauchstemperatur und chemische Beständigkeit ausschlaggebend:

Polymer / Werkstoff	Druckverfahren	Zugfestigkeit (MPa)	E-Modul (GPa)	Haupteinsatzbereich
PA12-CF (Carbonfaser)	FDM / SLS	105 – 135 MPa	7,5 – 9,8 GPa	Robotergreifer, Vorrichtungsbau, Tragstrukturen
PEEK / PEKK	High-Temp FDM	95 – 115 MPa	3,8 – 4,5 GPa	Thermisch hochbelastete Lager, Heißluftdüsen (250 °C)
PETG-ESD / PA-ESD	FDM	55 – 70 MPa	2,2 – 3,1 GPa	Elektronik-Prüfadapter, Halbleiter-Carrier (10⁴–10⁹ Ω)
TPU 95A / 85A	FDM / SLS	35 – 50 MPa	0,15 – 0,35 GPa	Dämpfungselemente, Schonbacken, elastische Dichtungen
Tough Resin (SLA)	SLA / DLP	45 – 65 MPa	2,0 – 2,8 GPa	Präzise Rastnasen, fluidische Verteiler, Gehäuse

5. Funktionsprototypen: Fehlervermeidung vor der finalen Serienmontage

Im Sondermaschinenbau ist nichts teurer als ein Konstruktionsfehler, der erst bei der Endmontage der Gesamtanlage auffällt. Kollisionen zwischen beweglichen Baugruppen, unzureichende Kabelkanalführungen oder ergonomisch ungünstige Bedienelemente verursachen gravierende Terminverzögerungen.

Mit unserem Express 3D-Druck in Berlin stellen wir Maschinenbauern innerhalb von 24 bis 48 Stunden maßhaltige 1:1-Funktionsprototypen zur Verfügung. Dank industrieller Bauraumgrößen bis zu 1 Meter können auch voluminöse Maschineneinhausungen und Grundplatten in einem Stück gefertigt und direkt im realen Einbauraum auf Toleranzen, Passgenauigkeit und Montagefolge geprüft werden.

6. Funktionsintegration: Interne Vakuumkanäle und integrierte Pneumatik

Ein revolutionärer Vorteil der additiven Fertigung ist die sogenannte Funktionsintegration: Anstatt externe Schläuche, Verschraubungen und Verteilerblöcke mühsam an einem Greifer zu montieren, werden Druckluft- und Vakuumkanäle mit strömungsgünstigen Radien direkt in den Kern des 3D-Druckteils integriert.

• Keine Leckagerisiken: Beseitigung fehleranfälliger Schlauchverbindungen im dynamischen Arbeitsbereich des Roboters.
• Minimierte Außenabmessungen: Extrem kompakte Bauformen ermöglichen das Eintauchen von Greifern in enge Pressen- und Spritzgusswerkzeuge.
• Gewinde-Integration: Über thermisch eingepresste Heat-Set Messing-Gewindeeinsätze (M2 bis M8) werden feste Schraubverbindungen mit hohen Auszugskräften gewährleistet.

7. Wirtschaftlichkeitsvergleich: CNC-Aluminium vs. FDM/SLS-CF

Die nachfolgende Gegenüberstellung illustriert die Kosten- und Zeitersparnis bei der Fertigung eines kundenspezifischen 4-fach-Pneumatikgreifers für eine Berliner Montageanlage:

Kriterium	Konventionell (CNC-Fräsen AlMgSi1)	Additiv (PA12-CF 3D-Druck)	Vorteil Additiv
Bauteilgewicht	1.280 Gramm	390 Gramm	-69,5 % leichter
Fertigungsdauer	18 Arbeitstage (Lieferant)	24 Stunden (3D Bäckerei)	94 % schneller
Stückkosten (Losgröße 2)	460,00 € / Stück	135,00 € / Stück	-70,6 % Ersparnis
Funktionskanäle	Gebohrte Querbohrungen + Stopfen	Nahtlos im Kern gedruckt	100 % leckagefrei

Egal ob Ihr Unternehmen im Technologiepark Adlershof, im Industriegebiet Spandau, in Reinickendorf, Charlottenburg oder Berlin-Mitte ansässig ist: Wir unterstützen Maschinenbau-Teams von der CAD-Topologieoptimierung über das 3D-Scan & Reverse Engineering bis zur flexiblen Kleinserienfertigung von Ersatz- und Maschinenteilen.
