Die Halbleiterfertigung und Hochvakuumtechnik (HV / UHV) stellen die weltweit höchsten Anforderungen an Werkstoffreinheit, Ausgasungsverhalten (Outgassing) und elektrostatische Entladungssicherheit (ESD). Wo herkömmliche Kunststoffe unter Plasmabeschuss versagen oder Vakuumkammern kontaminieren, eröffnet die industrielle additive Fertigung mit PEEK, PEKK, ULTEM und ESD-modifizierten Hochleistungspolymeren völlig neue Konstruktionsfreiheiten. 3D Bäckerei fertigt in Berlin reinraumtaugliche Greifer, Wafer-Carrier und Vakuumflansche mit zertifizierten Fertigungsprotokollen.
📑 Inhaltsverzeichnis – Halbleiter- & Vakuum-3D-Druck
- 1. Extrembedingungen: Vakuum, Plasmaätzprozesse & Reinraumklassen
- 2. Ausgasungsverhalten nach NASA/ESA SP-R-0022A (TML & CVCM)
- 3. Werkstoffvergleich: PEEK, PEKK, ULTEM 9085 & ESD-Polymere
- 4. Elektrostatische Entladung (ESD): 10⁴ bis 10⁹ Ω Oberflächenwiderstand
- 5. B2B-Anwendungsfelder: Wafer-Handling, Lithographie & Vakuum-Isolatoren
- 6. Reinraumgerechte Fertigung & Express-Service in Berlin
- 7. Häufig gestellte Fragen (FAQ Halbleiter-3D-Druck)

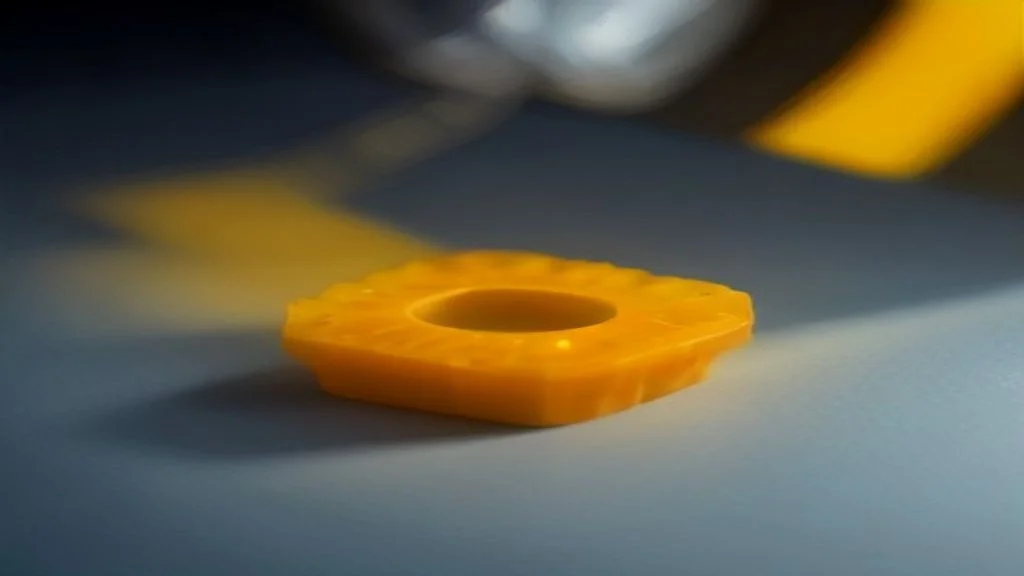

PEEK Halbleiter Komponenten Reinraum 3D Druck
1. Extrembedingungen: Vakuum, Plasmaätzprozesse & Reinraumklassen
In der modernen Halbleiter-Frontend- und Backend-Fertigung (Reinraumklassen ISO 4 bis ISO 6 nach ISO 14644-1) können selbst mikroskopisch kleine Partikel (> 0,1 µm) oder molekulare Kontaminationen (Airborne Molecular Contamination, AMC) zum Totalausfall ganzer Wafer-Chargen führen. Gleichzeitig erfordern Prozesse wie das reaktive Ionenätzen (RIE) und chemische Gasphasenabscheidungen (CVD) Werkstoffe, die extremen Plasmafeldern und aggressiven Prozessgasen (z. B. NF₃, Cl₂, HBr) standhalten.
Durch den industriellen Hochtemperatur-3D-Druck lassen sich komplexe, gewichtsoptimierte Bauteile direkt aus inertem Polyetheretherketon (PEEK) und PEKK herstellen – ohne Zerspanungswerkzeug-Verschleiß und ohne metallische Kontamination durch Spanabrieb.
2. Ausgasungsverhalten nach NASA/ESA SP-R-0022A (TML & CVCM)
Im Hochvakuum (< 10⁻³ mbar) und Ultrahochvakuum (UHV < 10⁻⁸ mbar) verdampfen flüchtige Bestandteile (Restfeuchte, Weichmacher, Monomere) aus Kunststoffen. Dies führt zum Druckanstieg in der Kammer und zur Kondensation auf optischen Linsen oder Wafern.
Für den Vakuumeinsatz gelten die strengen Grenzwerte nach ASTM E595 / ESA SP-R-0022A:
- Total Mass Loss (TML): Maximal ≤ 1,0 % Gesamtmasseverlust bei 125 °C unter Vakuum für 24 Stunden.
- Collected Volatile Condensable Material (CVCM): Maximal ≤ 0,1 % kondensierbare flüchtige Stoffe.
- Water Vapor Recovered (WVR): Rückgewonnener Wasserdampfanteil zur Differenzierung von Feuchte und Zersetzungsprodukten.
Unverstärktes PEEK und PEKK erreichen nach einem definierten thermischen Vakuum-Ausheizprozess (Bake-Out) CVCM-Werte von unter 0,02 % und sind damit voll UHV-tauglich.
3. Werkstoffvergleich für Halbleiter & Vakuum
| Werkstoff | Dauertemperatur | CVCM (Ausgasung) | ESD-Fähigkeit | Vakuum-Eignung |
|---|---|---|---|---|
| PEEK Pure (Polyetheretherketon) | 250 °C (Spitze 300 °C) | < 0,02 % (Exzellent) | Isolator (10¹⁶ Ω) | UHV (< 10⁻⁸ mbar) |
| PEEK-ESD (Carbon Nano-Tubes) | 240 °C | < 0,05 % | 10⁵ – 10⁸ Ω (Dissipativ) | HV & UHV |
| ULTEM 9085 / PEI | 170 °C | < 0,08 % | Isolator (10¹⁵ Ω) | HV (< 10⁻⁵ mbar) |
| PA12-CF ESD (Polyamid Carbon) | 140 °C | < 0,40 % (Feuchteempfindlich) | 10⁴ – 10⁷ Ω | Feinvakuum / Handhabung |
4. Elektrostatische Entladung (ESD): Schutz empfindlicher ICs
Statische Aufladungen von mehreren tausend Volt entstehen bereits durch Reibung während des Wafer-Transports. Eine unkontrollierte Entladung (ESD-Event) zerstört Nanometer-Gateoxide moderner Halbleiterchips irreversibel.
Für Trays, End-Effektoren und Montagewerkzeuge setzt 3D Bäckerei auf Werkstoffe mit einem definierten spezifischen Oberflächenwiderstand im statisch dissipativen Bereich (10⁴ bis 10⁹ Ω) nach DIN EN 61340-5-1. Ladungen werden sanft und kontrolliert abgeleitet, ohne Funkenbildung oder Stromspitzen zu erzeugen.
5. B2B-Anwendungsfelder im Anlagenbau
- Wafer-Handling & Endeffektoren: Vakuum-Greiferbacken aus PEEK mit integrierten internen Strömungskanälen, die im Spritzguss oder durch Fräsen nicht entformbar wären.
- Elektrische Isolierkörper in Ionenquellen: Durchschlagsfeste Abstandshalter und Kabeldurchführungen für Hochspannungs-Vakuumdurchführungen.
- Ätz- und Reinigungs-Kassetten: Hochresistente Halterungen für aggressive Säurebäder (HF, H₂SO₄, Piranha-Säure) aus chemisch inertem PVDF und PEEK.
- Optomechanische Halterungen in der EUV-Lithographie: Thermisch formstabile Trägerstrukturen mit minimalem Wärmeausdehnungskoeffizienten (Carbon-verstärkt).
6. Reinraumgerechte Fertigung & Express-Service in Berlin
Am Fertigungsstandort Berlin Reinickendorf betreibt die 3D Bäckerei gekapselte Industrie-Drucksysteme mit Bauraumtemperaturen bis 250 °C und HEPA-H14-Abluftfiltration. Alle Bauteile durchlaufen auf Wunsch eine mehrstufige Ultraschallreinigung in Reinstwasser (DI-Wasser) und werden reinraumgerecht vakuumverschweißt.
Mit unserem 3D-Druck Online-Kostenrechner kalkulieren Entwickler und Halbleiter-Ingenieure aus Berlin (Mitte, Charlottenburg, Adlershof, Pankow) und ganz Europa ihre Prototypen und Kleinserien mit garantierter 24h Express-Fertigung.
7. Häufig gestellte Fragen (FAQ Halbleiter-3D-Druck)
Können 3D-gedruckte PEEK-Teile im UHV-Bereich (Ultrahochvakuum) eingesetzt werden?
Ja. Unverstärktes PEEK besitzt einen extrem niedrigen CVCM-Wert (< 0,02 %) und gast selbst unter Drücken von 10⁻⁸ mbar und Temperaturen bis 150 °C praktisch nicht aus. Vor dem Einsatz wird ein thermischer Ausheizprozess (Bake-Out) empfohlen.
Wie wird die elektrostatische Leitfähigkeit (ESD) sichergestellt?
Durch homogene Einbettung von leitfähigen Carbon Nano-Tubes (CNT) oder Leitruß in die Polymermatrix. Dadurch wird ein stabiler Oberflächenwiderstand von 10⁵ bis 10⁸ Ω erreicht, der Spannungsspitzen kontrolliert ableitet.
Werden Bauteile gereinigt und partikelfrei verpackt geliefert?
Ja. Für Halbleiteranwendungen bieten wir Ultraschall-Entfettung, DI-Wasser-Spülung und Vakuum-Doppelverpackung unter Reinraumbedingungen an.
