In der modernen Industrie und Instandhaltung stehen Unternehmen regelmäßig vor einem massiven Problem: Ein kritisches Maschinenbauteil fällt aus, aber der Originalhersteller existiert nicht mehr, oder die Ersatzteile haben Lieferzeiten von mehreren Monaten. Genau an diesem Punkt setzt das Reverse Engineering (zu Deutsch: Flächenrückführung oder Nachkonstruktion) in Kombination mit dem professionellen 3D-Druck an. Es ermöglicht, aus einem beschädigten physischen Objekt ein hochpräzises, digitales 3D-CAD-Modell zu generieren und dieses anschließend direkt additiv zu fertigen.
Als 3D-Druck-Service in Berlin erleben wir täglich, wie B2B-Kunden durch diesen Prozess erhebliche Ausfallzeiten (Downtimes) vermeiden. Ob in der Automobilbranche, im Spezialmaschinenbau oder bei der Restauration von Oldtimern – die Nachkonstruktion ist der Schlüssel zur On-Demand-Ersatzteilversorgung. In diesem umfassenden Leitfaden erklären wir den gesamten Workflow vom 3D-Scan bis zum fertigen Hochleistungsbauteil.
Inhaltsverzeichnis
- Was bedeutet Reverse Engineering im Kontext der additiven Fertigung?
- Der Workflow: Vom defekten Bauteil zum CAD-Modell
- Eingesetzte Technologien: 3D-Scans, Fotogrammetrie und manuelle Vermessung
- CAD-Rekonstruktion: Flächenrückführung und Optimierung
- Materialwahl für das neue Ersatzteil (PEEK, PA12-CF, ASA)
- Vorteile gegenüber der traditionellen Beschaffung
- Fazit und Ausblick
- Häufig gestellte Fragen (FAQ)
Was bedeutet Reverse Engineering im Kontext der additiven Fertigung?
Normalerweise beginnt der Produktlebenszyklus mit einer digitalen CAD-Konstruktion (Computer-Aided Design), die dann physisch gefertigt wird. Beim Reverse Engineering wird dieser Prozess umgekehrt. Man startet mit einem bereits existierenden, physischen Objekt, analysiert dessen Form, Maße und Funktion und überführt es zurück in die digitale Welt.
In der Praxis bedeutet das: Wenn ein Zahnrad in einer Abfüllanlage bricht, wird das zerbrochene Originalteil vermessen. Die dabei gewonnenen Daten werden genutzt, um ein perfektes 3D-Modell am Computer zu erstellen. Dieses Modell kann dann nicht nur eins zu eins als 3D-Druck-Ersatzteil reproduziert, sondern bei Bedarf auch mechanisch optimiert (Redesign) werden.
Der Workflow: Vom defekten Bauteil zum CAD-Modell
Der Prozess der Nachkonstruktion ist hochgradig strukturiert und erfordert sowohl modernste Messtechnik als auch tiefes Ingenieurswissen. Er lässt sich grob in vier Phasen unterteilen:
- Datenerfassung (Scanning/Vermessung): Die Geometrie des Originalteils wird digitalisiert.
- Datenaufbereitung (Punktwolke): Die rohen Scan-Daten werden bereinigt und zu einem Polygonnetz (Mesh) zusammengefügt.
- Flächenrückführung (CAD-Modellierung): Das unstrukturierte Mesh wird in ein parametrisches, bearbeitbares Volumenmodell (STEP oder IGES) überführt.
- Additive Fertigung: Das neue Modell wird mit industriellen Verfahren (FDM, SLA oder SLS) gedruckt.
Eingesetzte Technologien: 3D-Scans, Fotogrammetrie und manuelle Vermessung
Um die Geometrie eines Objekts zu erfassen, kommen je nach Komplexität und Toleranzanforderungen unterschiedliche Methoden zum Einsatz:
Industrielle 3D-Scanner (Streifenlicht & Laser)
Bei komplexen, organischen Formen (wie Turbinenschaufeln, ergonomischen Griffen oder Karosserieteilen) führt kein Weg an einem 3D-Scanner vorbei. Industrielle Streifenlichtscanner projizieren ein Lichtmuster auf das Objekt; Kameras erfassen die Verformung dieses Musters und berechnen daraus eine hochpräzise Punktwolke. Toleranzen im Bereich von wenigen Hundertstel Millimetern (0,05 mm) sind hier der Standard.
Manuelle Vermessung (Messschieber & Mikrometer)

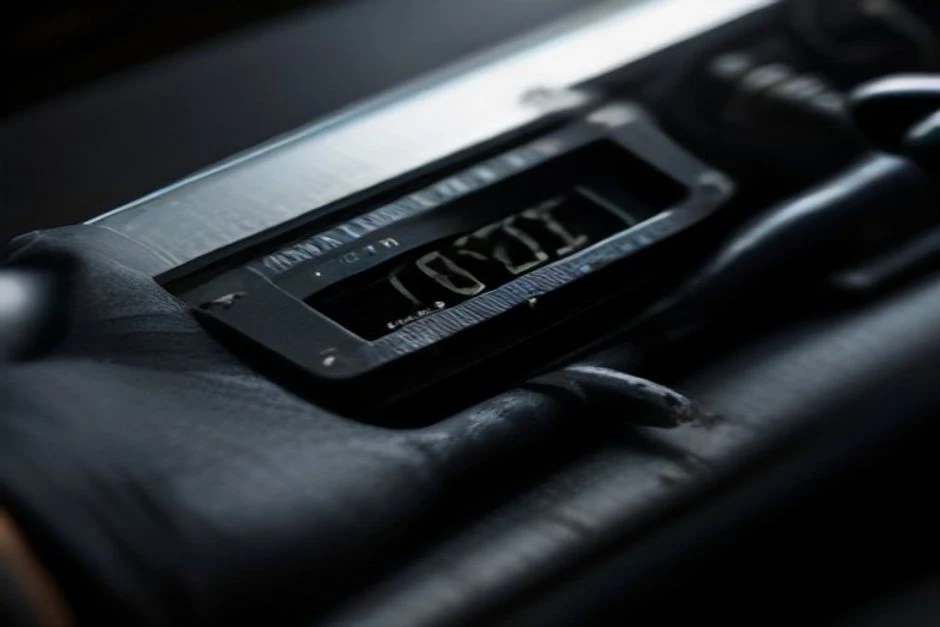

Bei einfachen, geometrischen Bauteilen (wie Halterungen, Distanzstücken oder einfachen Gehäusen) ist der 3D-Scan oft ineffizient. Hier greifen erfahrene Ingenieure zum digitalen Messschieber, zu Radiuslehren und Mikrometerschrauben. Der Vorteil: Abnutzungserscheinungen am defekten Bauteil können gedanklich “herausgerechnet” werden, während ein 3D-Scanner den Defekt gnadenlos mitkopieren würde.
CAD-Rekonstruktion: Flächenrückführung und Optimierung

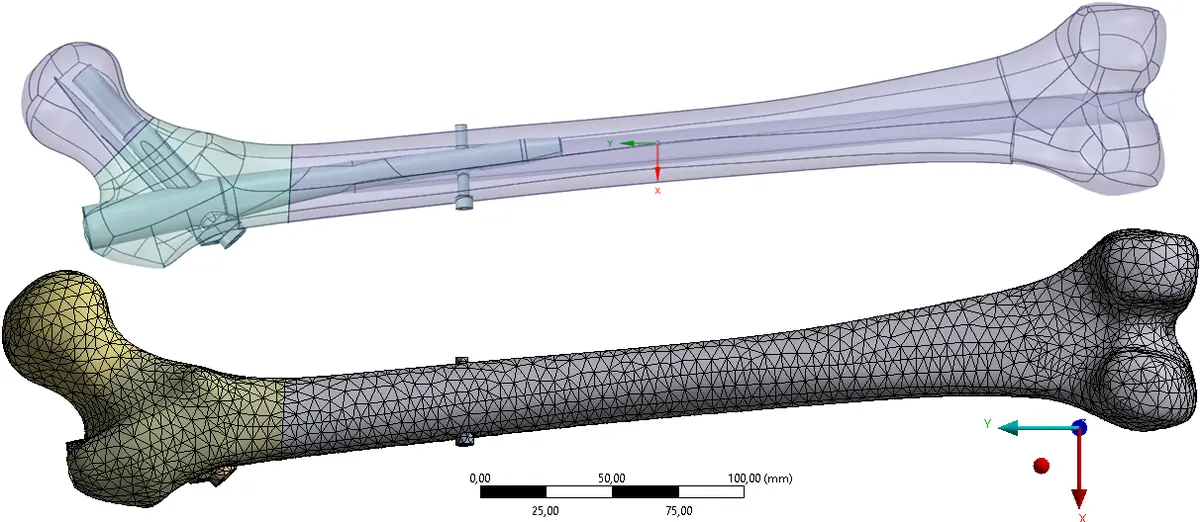

Die größte Herausforderung beim Reverse Engineering ist die Transformation der Scan-Daten (oft als .STL- oder .OBJ-Datei vorliegend) in ein parametrisches Volumenmodell. Ein roher Scan besteht aus Millionen von kleinen Dreiecken und kann in CAD-Software wie SolidWorks, Fusion 360 oder Siemens NX nicht direkt verändert werden.
Beim Prozess der Flächenrückführung (Surface Reconstruction) legt der Konstrukteur mathematisch exakte Flächen (NURBS) über das Polygonnetz. In diesem Schritt wird auch das Design for Additive Manufacturing (DfAM) angewendet. Wenn das Originalteil beispielsweise im Spritzgussverfahren hergestellt wurde, wies es spezifische Eigenheiten (wie Entformungsschrägen) auf, die für den 3D-Druck irrelevant sind. Stattdessen können nun komplexe Rapid Prototyping-Strukturen wie gyroidale Infill-Muster integriert werden, um das neue Bauteil leichter und robuster zu machen.
Materialwahl für das neue Ersatzteil
Ein entscheidender Vorteil des Verfahrens ist die Möglichkeit der Materialsubstitution. Ein schweres Metallteil kann oft durch ein 3D-gedrucktes Polymerteil ersetzt werden, das dieselben mechanischen Belastungen aushält, aber nur einen Bruchteil wiegt.
| Original-Material | Belastungsart | Ideales 3D-Druck Material |
|---|---|---|
| Aluminium / Stahl | Hohe mechanische Zugfestigkeit, Vibrationen | PA12-CF (Carbonfaser-Nylon) |
| POM / Delrin | Reibung, Zahnräder, Gleitlager | Nylon (PA6) oder POM Filament |
| Metall (Hitze) | Temperaturen über 150°C, Chemie | PEEK oder PEI (Ultem) |
| ABS (Spritzguss) | Außenbereich, UV-Strahlung, Wetter | ASA (Acrylnitril-Styrol-Acrylat) |
Vorteile gegenüber der traditionellen Beschaffung
Die Kombination aus Reverse Engineering und 3D-Druck bietet B2B-Kunden immense betriebswirtschaftliche Vorteile:
- Keine Abhängigkeit von Lieferketten: Ersatzteile werden lokal und On-Demand produziert.
- Vermeidung von Lagerkosten: Dank “Digital Inventory” (digitale Lagerhaltung) existiert das Ersatzteil nur als CAD-Datei auf einem Server, bis es tatsächlich benötigt wird.
- Verlängerung des Produktlebenszyklus: Maschinen müssen nicht verschrottet werden, nur weil ein kleines Kunststoffzahnrad nicht mehr lieferbar ist. Dies ist ein massiver Beitrag zur betrieblichen Nachhaltigkeit.
- Leistungssteigerung: Schwachstellen des Originalteils können im CAD eliminiert werden. Bricht ein Teil immer an derselben Kante, wird diese im neuen Modell verstärkt.
Fazit und Ausblick
Das Reverse Engineering hat sich von einer Notlösung zu einem essenziellen Werkzeug im Maschinenbau und in der industriellen Fertigung entwickelt. Die Präzision moderner 3D-Scanner, gekoppelt mit der Leistungsfähigkeit von industriellen 3D-Druckern, ermöglicht die perfekte Symbiose aus physischer und digitaler Welt. Unternehmen in Berlin und weltweit nutzen diese Technologie, um Lieferengpässe zu umgehen und ihre Anlagen mit maßgeschneiderten, teils überlegenen Ersatzteilen in Betrieb zu halten.
Die Zukunft gehört dem Digital Inventory: Bald werden Fabriken keine riesigen Ersatzteillager mehr benötigen, sondern lediglich eine Datenbank voller präzise rekonstruierter 3D-Modelle und eine Reihe von Hochleistungs-3D-Druckern.
