Die industrielle Beschaffung von Ersatzteilen steht vor einem massiven Umbruch. Traditionelle Lieferketten sind oft lang, fehleranfällig und durch hohe Lagerkosten geprägt. Besonders bei älteren Maschinen, für die Originalteile nicht mehr verfügbar sind, entstehen schnell lange Stillstandzeiten und hohe Umsatzausfälle. Die Lösung für dieses branchenübergreifende Problem liegt in der Kombination aus Reverse Engineering und industriellem 3D-Druck.
Durch die Digitalisierung physischer Bauteile und die anschließende additive Fertigung mit Hochleistungspolymeren können Unternehmen ihre Ersatzteilversorgung flexibilisieren und dezentralisieren. In diesem Artikel beleuchten wir, wie Reverse Engineering und moderne FDM-Verfahren die Instandhaltung revolutionieren.
1. Was ist Reverse Engineering im Kontext des 3D-Drucks?

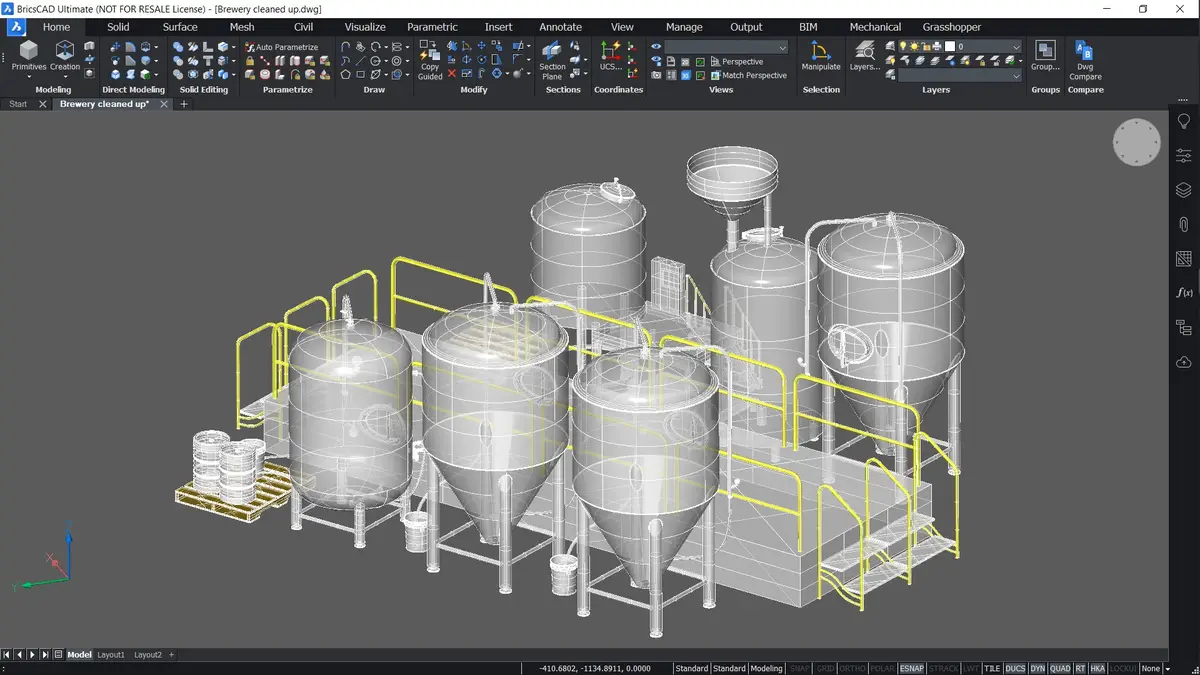

Reverse Engineering (Rückwärtsentwicklung) bezeichnet den Prozess, ein bestehendes physisches Bauteil zu analysieren und in ein digitales 3D-CAD-Modell (Computer-Aided Design) zu überführen. Dies ist besonders wertvoll, wenn keine technischen Zeichnungen oder Original-CAD-Daten mehr existieren.
Der Prozess umfasst in der Regel drei Schritte:
- 3D-Scanning: Das defekte oder intakte Bauteil wird mit hochpräzisen optischen oder taktilen Scannern erfasst.
- Datenaufbereitung: Die resultierende Punktewolke wird in ein Polygonnetz und schließlich in ein parametrisches CAD-Modell umgewandelt.
- Optimierung: Im CAD-Programm können Schwachstellen des Originalteils direkt behoben oder die Geometrie für den 3D-Druck (Design for Additive Manufacturing, DfAM) optimiert werden.
Das fertige Modell dient als Grundlage für den anschließenden additiven Fertigungsprozess, der es erlaubt, das Teil on-demand und ohne Werkzeugkosten herzustellen.
2. Von Metall zu Kunststoff: Hochleistungspolymere als Ersatz
Lange Zeit galt die Annahme, dass industrielle Ersatzteile zwingend aus Metall gefertigt sein müssen. Heute beweisen fortschrittliche thermoplastische Kunststoffe das Gegenteil. Für viele Anwendungen im Maschinenbau, in der Robotik und der Automobilindustrie bieten Hochleistungspolymere und Faserverbundwerkstoffe überlegene Eigenschaften.
Zu den wichtigsten Materialien für den industriellen 3D-Druck von Ersatzteilen zählen:
- PEEK und PEI (Ultem): Diese Hochtemperaturkunststoffe bieten eine extreme thermische Beständigkeit (bis über 250 °C) und herausragende mechanische Festigkeit. Sie eignen sich ideal für den Ersatz von Aluminium- oder Stahlkomponenten im Motorraum oder in Heißluftsystemen.
- PA12-CF (Carbonfaserverstärktes Nylon): Durch die Einbettung von Kohlenstofffasern erreicht dieses Material eine enorme Steifigkeit bei sehr geringem Gewicht. Es wird häufig für Strukturbauteile, Halterungen und Roboter-Greifer verwendet.
- TPU (Thermoplastisches Polyurethan): Flexibel und abriebfest – ideal für Dichtungen, Dämpfungselemente oder Antriebsriemen, die regelmäßig ausgetauscht werden müssen.
Tabelle: Vergleich traditioneller Materialien mit 3D-Druck-Polymeren
| Eigenschaft | Aluminium (Traditionell) | PA12-CF (3D-Druck) | PEEK (3D-Druck) |
|---|---|---|---|
| Gewicht | Hoch | Sehr gering (Leichtbau) | Gering |
| Korrosionsbeständigkeit | Mittel (anfällig ohne Beschichtung) | Exzellent | Exzellent (Chemikalienresistent) |
| Fertigungszeit | Wochen (Fräsen, Gießen) | Stunden bis Tage | Stunden bis Tage |
| Kosten (Einzelstück) | Sehr hoch (Rüstkosten) | Niedrig | Mittel bis Hoch (Material) |

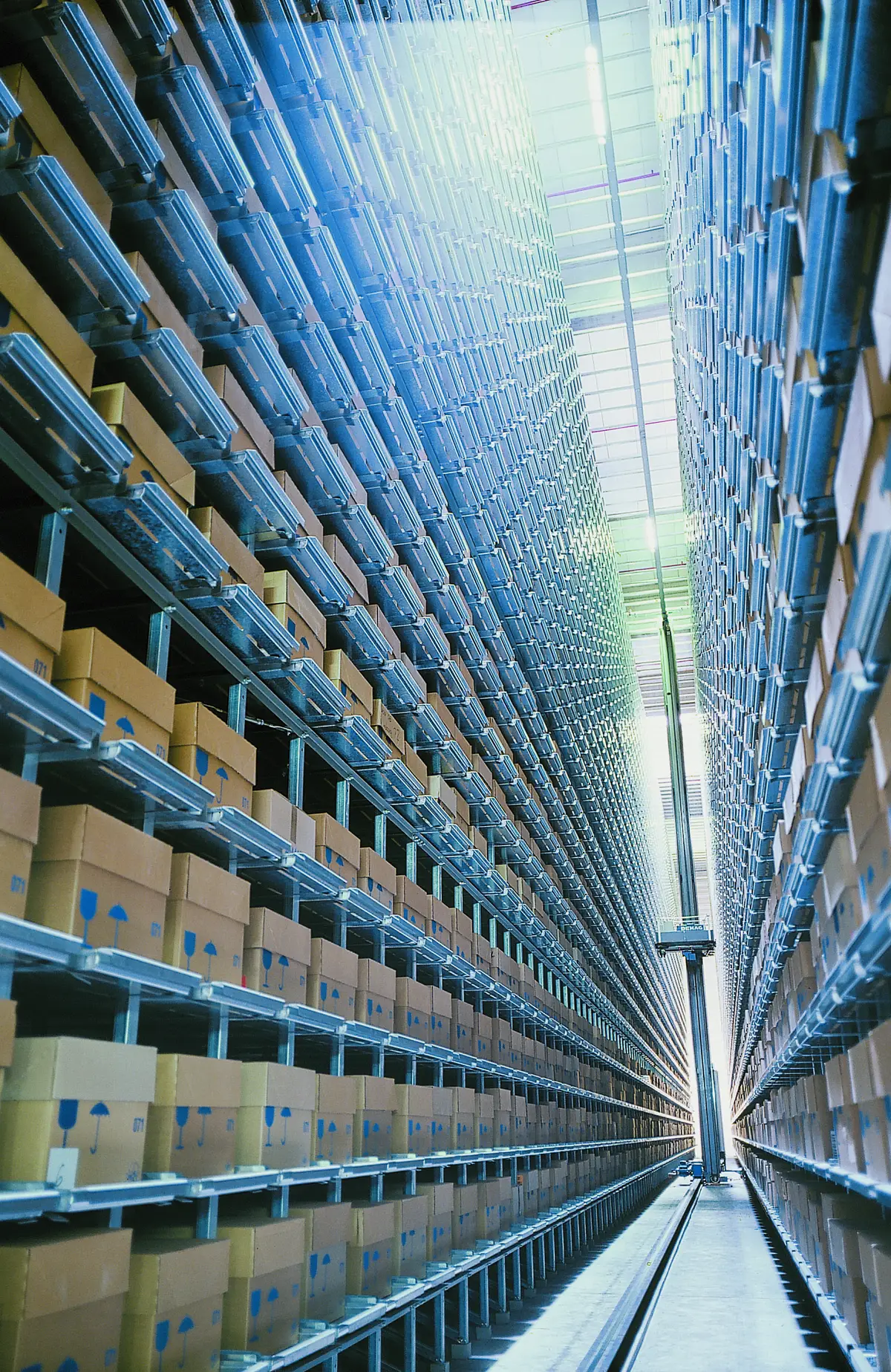

3. On-Demand-Fertigung: Das Ende des physischen Lagers
Ein zentraler wirtschaftlicher Treiber für den 3D-Druck in der Industrie ist die Reduzierung von Lagerkosten. Die Vorhaltung von Ersatzteilen bindet enorm viel Kapital und Platz, oft über Jahrzehnte hinweg. Zudem besteht das Risiko, dass Teile korrodieren oder obsolet werden.
Mit der Kombination aus Reverse Engineering und 3D-Druck wird das Konzept des digitalen Lagers (Digital Inventory) Realität. Die CAD-Daten der Ersatzteile werden sicher auf Servern gespeichert. Erst wenn ein Teil tatsächlich benötigt wird, wird es “on-demand” produziert. Dies eliminiert Überproduktion, senkt Lagerkosten auf nahezu null und gewährleistet eine sofortige Verfügbarkeit rund um die Uhr.
4. Nachhaltigkeit und Reduzierung des CO2-Fußabdrucks
Neben den wirtschaftlichen Vorteilen bietet die dezentrale additive Fertigung enorme ökologische Potenziale. Durch den 3D-Druck von Ersatzteilen vor Ort entfallen lange, emissionsintensive Transportwege aus Übersee. Zudem verlängert sich durch die unbegrenzte Verfügbarkeit von Ersatzteilen die Lebensdauer von Bestandsmaschinen erheblich (Retrofitting), was der Wegwerfgesellschaft und dem vorschnellen Verschrotten industrieller Anlagen entgegenwirkt.
5. Fallbeispiel: Additive Fertigung in der Logistik
Ein großer europäischer Logistikdienstleister stand vor dem Problem, dass Förderbandrollen in seinen Verteilzentren regelmäßig durch Verschleiß ausfielen. Die Original-Ersatzteile des Herstellers hatten eine Lieferzeit von sechs Wochen. Durch Reverse Engineering wurden die defekten Rollen gescannt und im CAD optimiert. Anschließend wurden sie aus robustem PETG-CF gedruckt.
Das Ergebnis: Die Ausfallzeit der Sortieranlagen reduzierte sich von mehreren Wochen auf weniger als 48 Stunden. Gleichzeitig waren die additiv gefertigten Rollen durch ein optimiertes Waben-Infill im Inneren 30 % leichter als die Originalteile, was den Energieverbrauch der Motoren senkte.
Fazit: Die Zukunft ist digital und additiv
Reverse Engineering und der industrielle 3D-Druck bilden eine schlagkräftige Symbiose, um die Ersatzteilbeschaffung schneller, kostengünstiger und widerstandsfähiger zu machen. Unternehmen, die heute in ein digitales Ersatzteillager und die Möglichkeiten von Hochleistungspolymeren investieren, sichern sich einen entscheidenden Wettbewerbsvorteil gegenüber Lieferketten-Engpässen.
Planen Sie die digitale Transformation Ihrer Ersatzteilversorgung?
Als professioneller 3D-Druck Service in Berlin unterstützen wir Sie vom Reverse Engineering über das CAD-Design bis hin zum fertigen Bauteil aus Hochleistungskunststoffen.
Nutzen Sie unseren 3D-Druck Kostenrechner, um eine sofortige Preiseinschätzung für Ihre Ersatzteile zu erhalten!
Häufig gestellte Fragen (FAQ)
1. Was ist Reverse Engineering beim 3D-Druck?
Reverse Engineering ist der Prozess, bei dem ein physisches Objekt durch 3D-Scannen und digitale Nachbearbeitung in ein CAD-Modell überführt wird. Dieses Modell kann dann im 3D-Drucker exakt reproduziert oder vor dem Druck optimiert werden.
2. Welche Materialien eignen sich für industrielle Ersatzteile aus dem 3D-Drucker?
Für anspruchsvolle mechanische Ersatzteile werden oft Hochleistungspolymere wie PEEK, PEI (Ultem), PC, oder faserverstärkte Kunststoffe wie PA12-CF und PETG-CF verwendet. Diese bieten eine hohe Zugfestigkeit, Hitzebeständigkeit und Verschleißfestigkeit.
3. Ist 3D-Druck wirklich günstiger als herkömmliche Ersatzteile?
Bei kleinen Stückzahlen oder einmaligen Spezialanfertigungen (Losgröße 1) ist der 3D-Druck fast immer günstiger, da keine teuren Werkzeuge oder Gussformen (Rüstkosten) hergestellt werden müssen. Zudem sparen Sie massiv bei den Lagerhaltungskosten.
4. Wie lange dauert es, ein Ersatzteil per 3D-Druck herzustellen?
Sobald das digitale 3D-Modell (CAD-Datei) vorliegt, kann der Druckvorgang oft innerhalb von wenigen Stunden bis Tagen abgeschlossen werden, abhängig von der Größe des Bauteils und dem gewählten Verfahren (z.B. FDM, SLS oder SLA).
5. Kann ich Metallteile durch 3D-gedruckte Kunststoffteile ersetzen?
Ja, in vielen Fällen können Metallkomponenten problemlos durch kohlenstofffaserverstärkte Polymere (z.B. PA-CF) oder Hochleistungskunststoffe (PEEK) ersetzt werden. Dies senkt zudem das Gewicht der Bauteile erheblich und beugt Korrosion vor.
