4D-Druck: Die Revolution der programmierbaren Materialien in der additiven Fertigung

Die technologische Evolution in der Fertigung steht nie still. Während der 3D-Druck mittlerweile fest in der industriellen Produktion verankert ist und Branchen von der Automobilfertigung bis zur Medizintechnik revolutioniert hat, steht bereits die nächste große Innovation in den Startlöchern: der 4D-Druck. Diese bahnbrechende Technologie fügt den drei räumlichen Dimensionen (Länge, Breite, Höhe) eine vierte Dimension hinzu – die Zeit. Durch die Kombination von additiver Fertigung mit programmierbaren, intelligenten Materialien (sogenannten Smart Materials) entstehen Objekte, die sich nach dem Druckprozess selbstständig verändern, anpassen oder bewegen können.

In diesem umfassenden Fachartikel beleuchten wir die faszinierende Welt des 4D-Drucks. Wir erklären, wie sich Formgedächtnispolymere und intelligente Werkstoffe verhalten, welche Anwendungsgebiete von der Raumfahrt bis zum 3D-Druck in Berlin künftig profitieren werden und warum diese Technologie das Potenzial hat, unsere Vorstellung von Produkten, Bauwerken und sogar medizinischen Implantaten radikal zu verändern. Willkommen in der Zukunft der adaptiven Produktion!

1. Was ist 4D-Druck und wie funktioniert er?

Der Begriff “4D-Druck” wurde maßgblich vom Self-Assembly Lab des MIT (Massachusetts Institute of Technology) unter der Leitung von Skylar Tibbits geprägt. Das Konzept baut auf der traditionellen additiven Fertigung auf. Der entscheidende Unterschied liegt jedoch in den verwendeten Materialien und deren Programmierung. Während ein herkömmlich 3D-gedrucktes Objekt starr und unveränderlich ist (es sei denn, es wird mechanisch zerstört oder eingeschmolzen), besteht ein 4D-gedrucktes Bauteil aus Werkstoffen, die auf externe Umweltreize reagieren.

Diese äußeren Reize können Temperaturänderungen, Feuchtigkeit (Wasser), Licht, magnetische Felder oder sogar Veränderungen des pH-Wertes sein. Sobald das gedruckte Objekt dem entsprechenden Stimulus ausgesetzt wird, vollzieht es eine vorher berechnete, gezielte geometrische oder physikalische Veränderung. Es kann sich falten, entfalten, ausdehnen, schrumpfen oder sich verdrehen. Die Struktur des Objekts ist somit “programmierbar”, ähnlich wie Softwarecode, jedoch physisch in das Material eingebettet.

Dies führt uns zu einem völlig neuen Paradigma im Produktdesign: Objekte müssen nicht mehr zwingend in ihrer endgültigen Form gedruckt werden. Ein großes Objekt könnte flach gedruckt werden, um Platz im Druckraum zu sparen, und sich später am Einsatzort – etwa durch Erwärmung – zu einer komplexen, voluminösen 3D-Struktur entfalten.

2. Die Magie dahinter: Intelligente Materialien und Formgedächtnispolymere

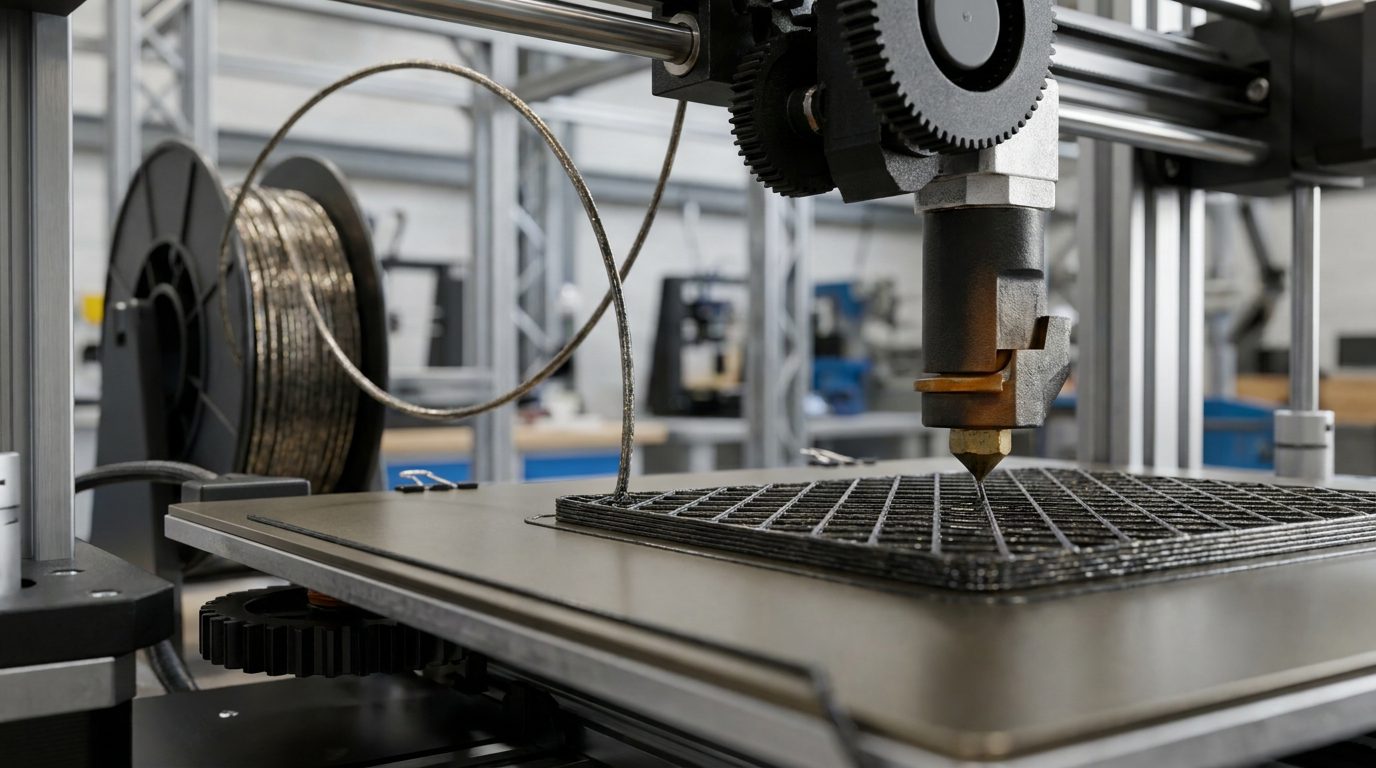

Das Herzstück des 4D-Drucks sind die sogenannten “Smart Materials” oder intelligenten Materialien. Zu den am häufigsten verwendeten gehören die Formgedächtnispolymere (Shape Memory Polymers, SMP) sowie spezielle Hydrogele und Elastomer-Verbundwerkstoffe.

2.1 Thermo-responsive Materialien

Thermo-responsive Materialien sind Polymere, die auf Temperaturveränderungen reagieren. Diese Formgedächtnispolymere können in eine temporäre Form “eingefroren” werden. Sobald die Umgebungstemperatur einen bestimmten, vordefinierten Schwellenwert überschreitet, erinnert sich das Material an seine ursprüngliche, permanente Form und kehrt in diese zurück. Dieser Prozess ist oft reversibel und ermöglicht wiederholbare Zyklen von Transformationen. Für die Industrie bedeutet das: Sensoren und Aktuatoren können direkt aus einem Guss gedruckt werden, ohne mechanische Scharniere oder elektronische Motoren.

2.2 Hydro- und photo-responsive Materialien

Hydro-responsive Werkstoffe bestehen oft aus Hydrogelen, die stark aufklappen oder anschwellen, wenn sie mit Feuchtigkeit oder flüssigem Wasser in Kontakt kommen. Durch strategisches Platzieren dieser Hydrogele in Kombination mit starren Polymeren während des Druckprozesses lassen sich Bauteile herstellen, die sich bei Regen oder hoher Luftfeuchtigkeit selbstständig biegen – beispielsweise intelligente Fassadenelemente, die sich bei Niederschlag von allein schließen.

Photo-responsive Materialien hingegen reagieren auf spezifische Lichtwellenlängen (wie UV-Licht). Dies wird häufig bei hochpräzisen mikroskopischen Anwendungen genutzt, bei denen Wärme oder Flüssigkeit unerwünscht sind.

3. 4D-Druck vs. 3D-Druck: Die Unterschiede im Überblick

Auch wenn der 4D-Druck auf dem 3D-Druck basiert, unterscheiden sich die beiden Ansätze fundamental in ihrer Zielsetzung und ihren Einsatzbereichen. Die folgende Tabelle bietet eine klare Übersicht über die wesentlichen Differenzen:

Erfahren Sie mehr über die leistungsstarken und herkömmlichen Werkstoffe, die wir nutzen, in unserem Beitrag über Hochleistungskunststoffe im 3D-Druck.

4. Aktuelle und zukünftige Anwendungsgebiete

Während sich der 4D-Druck derzeit noch größtenteils im Stadium der fortgeschrittenen Forschung und Entwicklung befindet, zeichnen sich bereits revolutionäre Anwendungsfelder ab. Forschungsinstitute wie das Wyss Institute at Harvard University publizieren fortlaufend neue Erkenntnisse, die beweisen, dass die Technologie reif für industrielle Proof-of-Concepts ist.

4.1 Luft- und Raumfahrt (Aerospace)

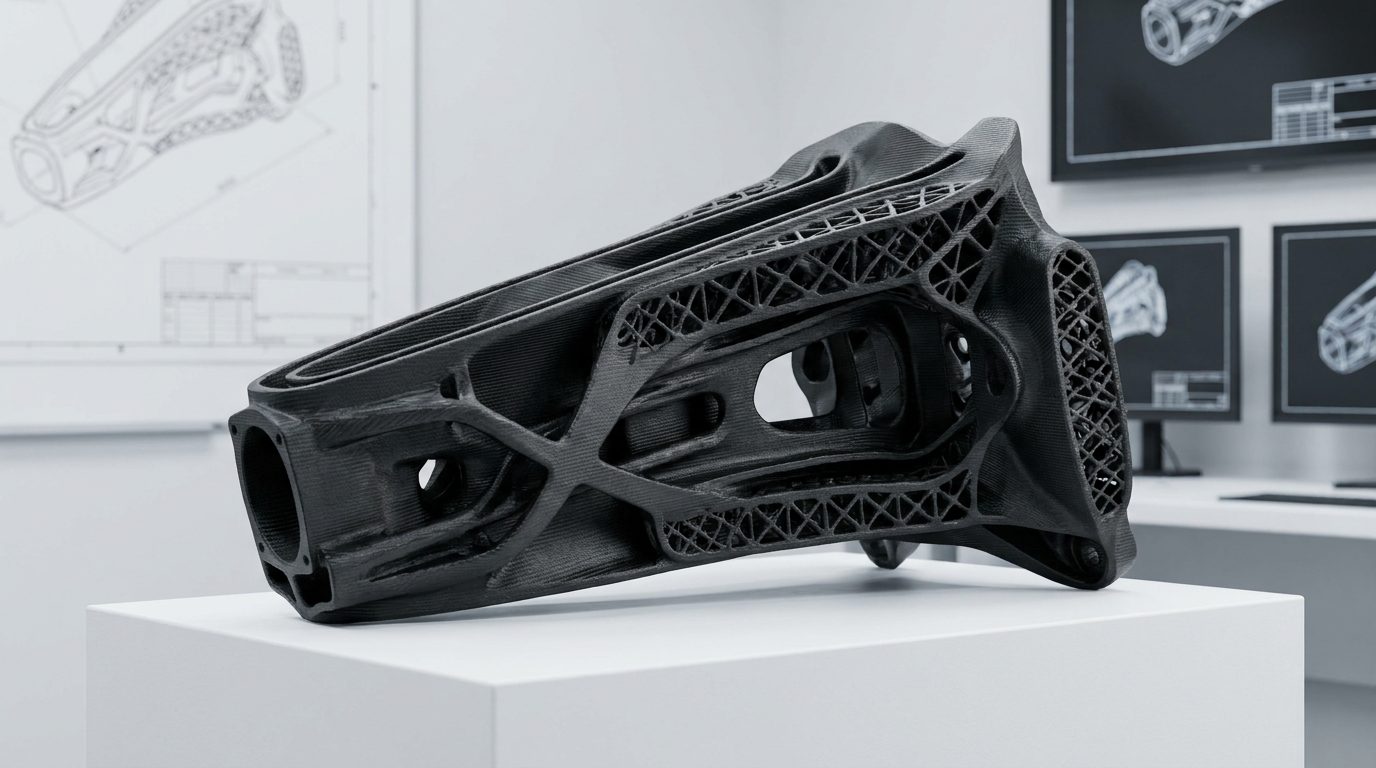

Im Aerospace-Sektor ist Gewicht gleichbedeutend mit Kosten. Je leichter ein Bauteil, desto weniger Treibstoff wird benötigt. Der 4D-Druck bietet hier extreme Vorteile: Große Antennen, Solarpanels oder Satellitenstrukturen könnten stark komprimiert und flach in den Weltraum transportiert werden. Sobald sie den Orbit erreichen und den Temperaturschwankungen des Alls oder direkter Sonneneinstrahlung ausgesetzt sind, entfalten sie sich automatisch in ihre Endform. Dies reduziert das Transportvolumen in Trägerraketen drastisch und macht komplexe Entfaltungsmechanismen (Motorik), die fehleranfällig sind, überflüssig.

4.2 Medizintechnik und Bioprinting

Die wohl lebensrettendste Anwendung des 4D-Drucks findet sich im Bioprinting und der minimalinvasiven Chirurgie. Stellen Sie sich einen winzigen Stent für Blutgefäße vor, der in zusammengefalteter Form durch eine sehr kleine Operationsöffnung eingeführt wird. Sobald der Stent die Körpertemperatur von 37 Grad Celsius im Gefäß erreicht, dehnt er sich selbstständig auf seinen finalen Durchmesser aus und stabilisiert die Arterie.

Zudem forschen Wissenschaftler an 4D-gedruckten Gewebegerüsten, die sich dem Wachstum von Zellen anpassen. Anstatt ein statisches Implantat für ein heranwachsendes Kind drucken zu müssen – welches nach wenigen Jahren chirurgisch ausgetauscht werden müsste – könnte ein 4D-Implantat mit dem Körper mitwachsen, indem es auf körpereigene biochemische Signale reagiert.

4.3 Automobilindustrie und Infrastruktur

In der Automobilindustrie könnten Fahrzeugkarosserien hergestellt werden, die bei starker Sonneneinstrahlung ihre Aerodynamik durch Ausdehnen von Lufteinlässen verbessern. Ebenso ist es denkbar, Reifen zu drucken, deren Profil sich je nach Nässe oder Temperatur der Fahrbahn automatisch anpasst. In der Gebäudeinfrastruktur arbeiten Ingenieure an Wasserrohren, die sich bei erhöhtem Wasserdruck oder Frost selbstständig ausdehnen, um Rohrbrüche zu vermeiden.

5. Herausforderungen auf dem Weg zur Massenproduktion

Obwohl das Potenzial enorm ist, stehen wir noch vor einigen Hürden. Die größte Herausforderung ist derzeit die Materialentwicklung. Smart Materials sind oft teuer, in ihrer Verfügbarkeit begrenzt und schwieriger zu drucken als Standard-Polymere. Viele Formgedächtnispolymere weisen noch nicht die extreme Zugfestigkeit von Carbon-Filamenten (wie PA12-CF) oder die Dauerbelastbarkeit von Metallen auf.

Ein weiteres Problem ist die Software. Die Programmierung der Verformung erfordert extrem komplexe CAD- und Simulations-Software, die nicht nur die Geometrie, sondern auch die physikalischen Veränderungen über Zeit und unter spezifischen Umweltbedingungen exakt berechnet. Dennoch wächst der Markt für Materialsimulationen rasant, und es ist nur eine Frage der Zeit, bis kommerzielle Softwarelösungen diesen Prozess vereinfachen.

6. Die Rolle der 3D Bäckerei für zukünftige Innovationen

Als innovativer Druckdienstleister beobachten wir bei der 3D Bäckerei die Entwicklungen im Bereich der Smart Materials ganz genau. Auch wenn wir uns heute primär auf den High-End FDM-, SLA- und SLS-Druck mit etablierten Hochleistungswerkstoffen wie Carbon-Mischungen und flexiblen Elastomeren fokussieren, sind wir auf die Implementierung zukunftsweisender Technologien bestens vorbereitet.

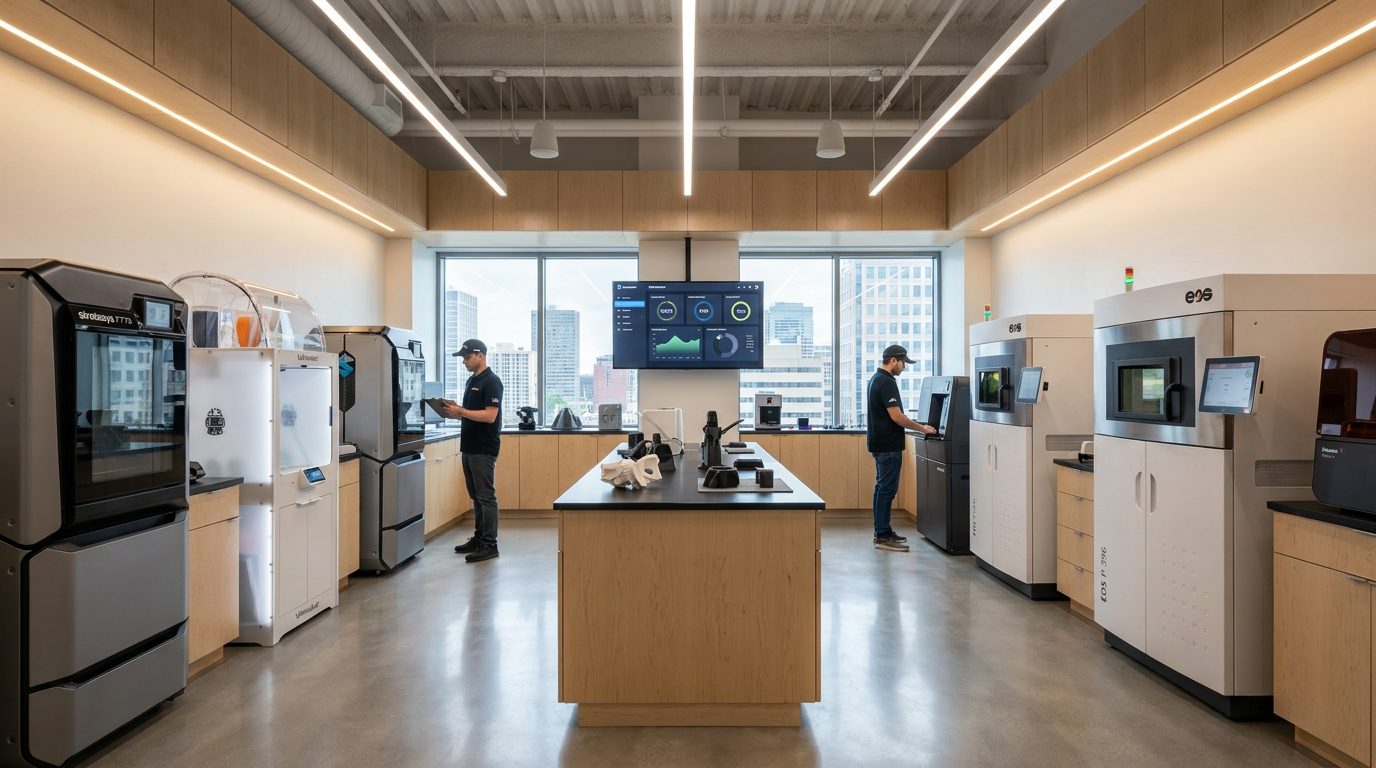

Unsere moderne Druckfarm in Berlin ist so konzipiert, dass wir schnell auf neue Filament-Typen reagieren können. Bereits heute verarbeiten wir komplexe Verbundstoffe, die hohe Anforderungen an die Temperaturkontrolle im Druckraum stellen – eine essenzielle Voraussetzung für den künftigen Druck von thermo-responsiven Materialien. Wenn Sie aktuell Bedarf an hochfesten oder flexiblen Prototypen und Serienbauteilen haben, können Sie uns jederzeit kontaktieren.

7. Fazit: Eine neue Dimension der Fertigung

Der 4D-Druck ist keine Science-Fiction mehr; er ist der nächste logische Schritt in der Evolution der additiven Fertigung. Indem wir Objekten die Fähigkeit geben, sich selbstständig an ihre Umwelt anzupassen, verschmelzen Materialwissenschaften, Robotik und Fertigungstechnik zu einer neuen Disziplin. Von selbstentfaltenden Satellitenantennen bis hin zu lebensrettenden, adaptiven Stents – intelligente Materialien werden die Art und Weise, wie wir Produkte entwerfen, herstellen und nutzen, von Grund auf verändern.

Auch wenn die breite industrielle Massenproduktion von 4D-Bauteilen noch einige Jahre in der Zukunft liegt, zeigen die rasanten Fortschritte in der Forschung, dass diese Zukunft schneller Realität werden könnte, als viele glauben. Für Unternehmen ist es jetzt an der Zeit, das Potenzial adaptiver Materialien zu evaluieren, um nicht den Anschluss an die nächste industrielle Revolution zu verpassen.
